Sélectionner la terminaison de sortie
L’instrument comporte un ensemble constant d’impédances de sortie de 50Ω sur les connecteurs du panneau
avant. Si l’impédance de charge réelle diffère de la valeur spécifiée, l’amplitude et les niveaux de décalage affichés
seront incorrects. Le réglage de l’impédance de la charge est simplement un moyen pratique de garantir que la
tension affichée correspond à la charge prévue.
1.

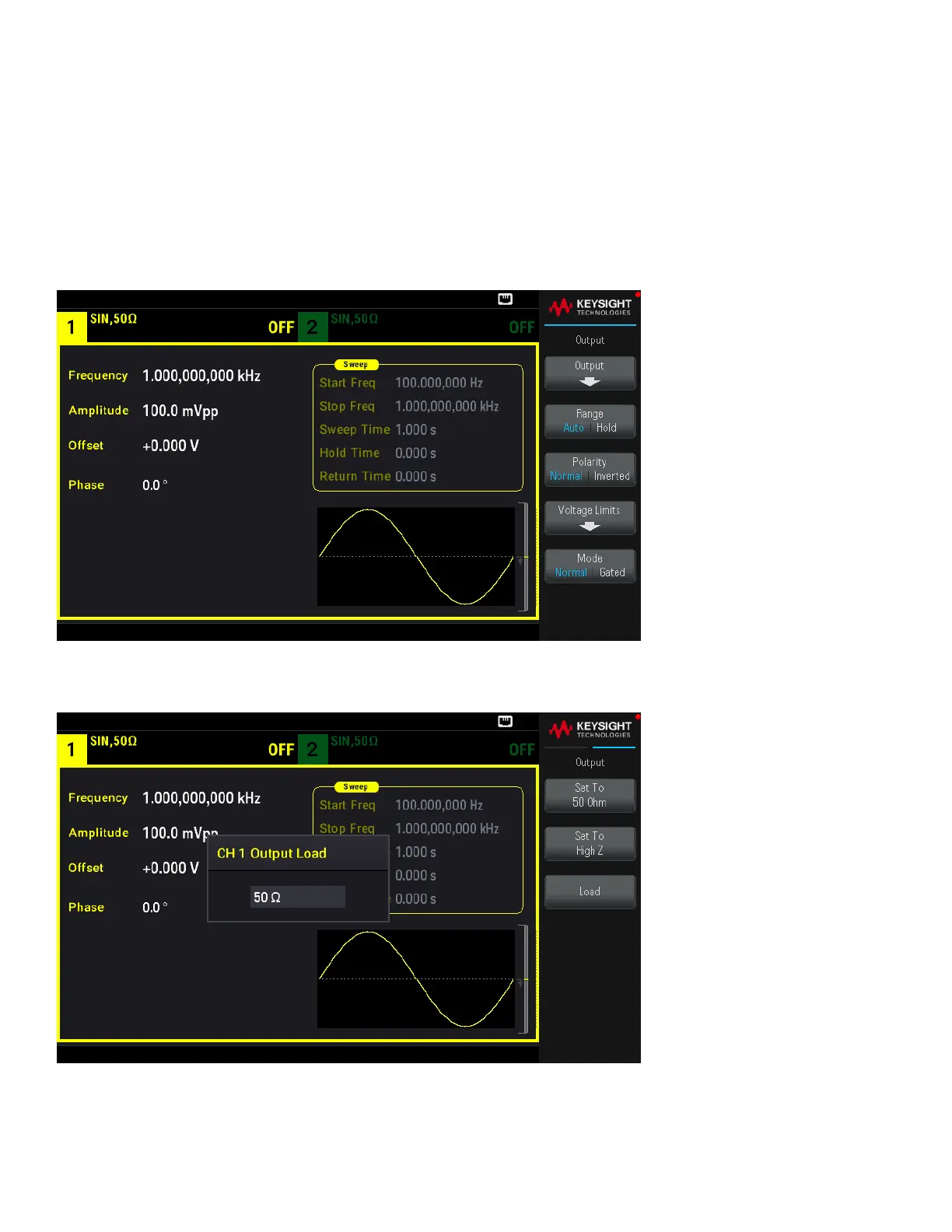

Appuyez sur la touche [Setup] d’une voie pour ouvrir l’écran de configuration de la voie. Remarquez que les valeurs
de l’impédance de sortie (toutes deux 50 Ω dans ce cas) apparaissent dans les onglets en haut de l’écran.
2.
Commencez par spécifier la terminaison de sortie en appuyant sur Output.
