5.

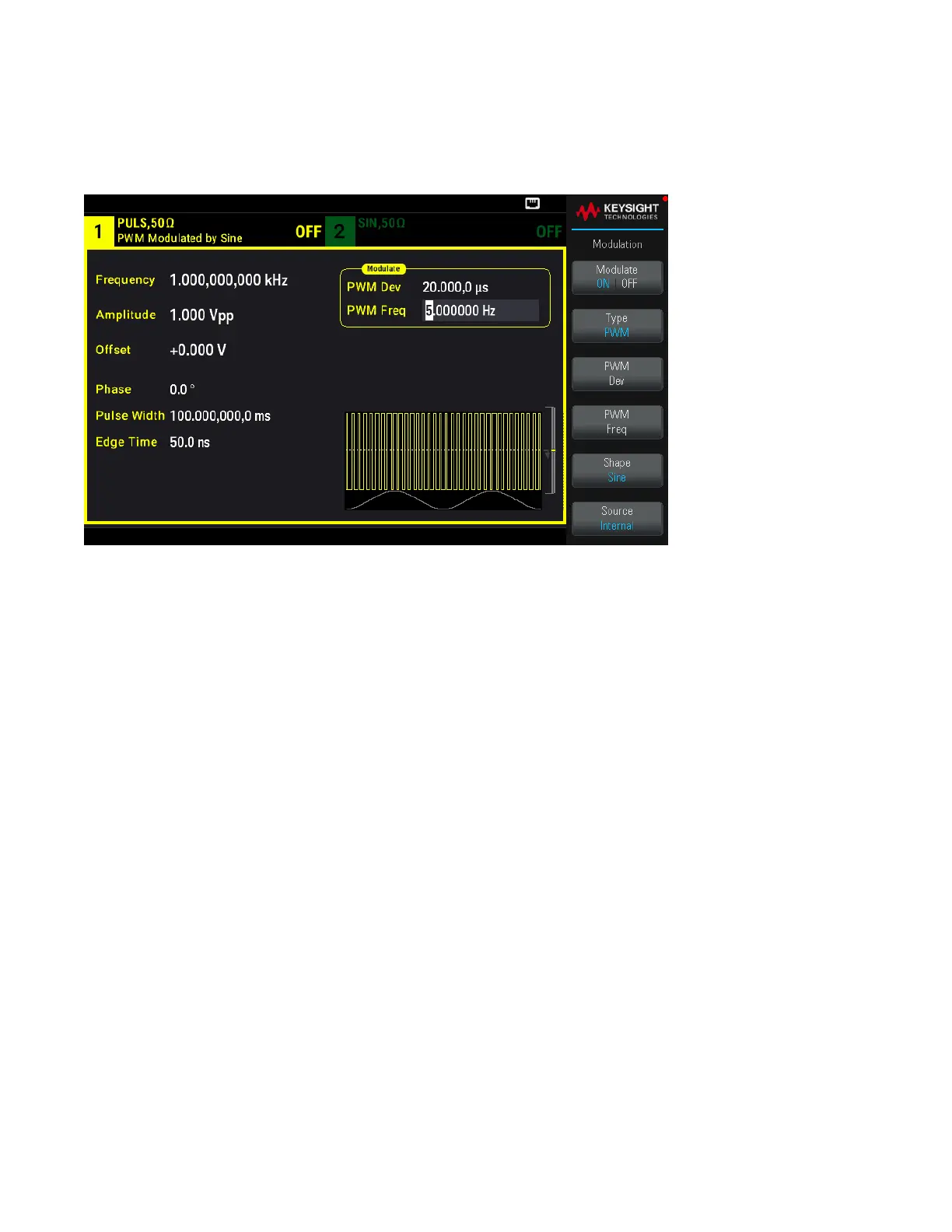

Sélectionnez la forme de signal de modulation.
Appuyez sur la touche Shape pour sélectionner la forme du signal modulant. Pour cet exemple, sélectionnez un
signal sinusoïdal.
Pour afficher le signal PWM réel, vous devez l’envoyer à un oscilloscope. Si vous faites cela, vous constaterez la varia-
tion de la largeur des impulsions, dans ce cas de 80 à 120µs. Avec une fréquence de modulation de 5Hz, la varia-
tion est très visible.
Envoyer un balayage en fréquence
En mode balayage en fréquence, l’instrument passe de la fréquence initiale à la fréquence finale à une vitesse de
balayage que vous spécifiez. Vous pouvez effectuer un balayage en fréquence croissant ou décroissant, et
linéairement ou selon une loi logarithmique, ou utiliser une liste de fréquences. Dans cet exemple, vous envoyez un
signal sinusoïdal balayé de 50Hz à 5kHz.
Guide de l’utilisateur Keysight série EDU33210
65
