Envoyer un signal PWM
Vous pouvez configurer l’instrument pour envoyer un signal PWM (modulation de la largeur d’impulsion). La
modulation PWM est disponible uniquement pour un train d’impulsions; la largeur des impulsions varie en fonction
du signal modulant. La variation de la largeur des impulsions est appelée la largeur des impulsions; elle peut être
spécifiée en pourcentage de la période du signal (rapport cyclique) ou en unité de temps. Par exemple, si vous
spécifiez une impulsion avec un rapport cyclique égal à 20% et activez ensuite la modulation PWM avec une
variation de 5%, le rapport cyclique varie de 15% à 25% sous le contrôle du signal modulant.
Pour modifier la largeur d’impulsion en rapport cyclique d’impulsion, appuyez sur [Units].
Dans cet exemple, vous spécifiez une largeur d’impulsion et une variation de la largeur d’impulsion pour un signal
d’impulsions de 1kHz avec un signal modulant sinusoïdal de 5-Hz.
1.
Sélectionnez les paramètres du signal porteur.

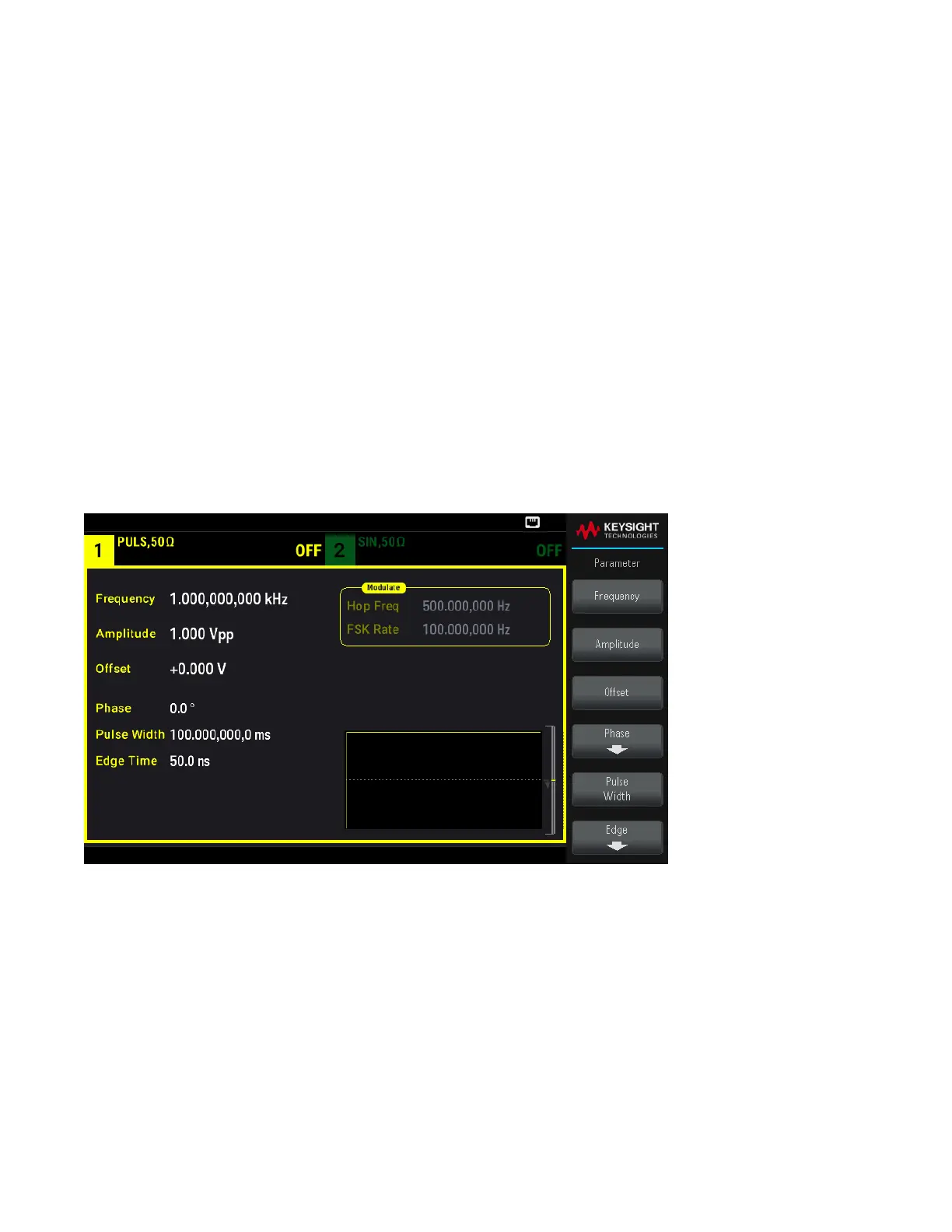

Appuyez sur [Waveform] > Pulse. Utilisez les touches de fonction Frequency, Amplitude, Offset (Tension de déca-
lage), Pulse Width et Edge Times pour configurer le signal porteur. Dans cet exemple, sélectionnez un signal
d’impulsions de 1kHz avec une amplitude de 1Vpp, un décalage nul, une largeur d’impulsion de 100ms et un
temps de front (montant et descendant) de 50ns.
