Keysight EDU33210 Series - Polaridad de la Forma de Onda

Si un circuito externo aplica una tensión excesiva al conector de salida de un canal, el instrumento genera un
mensaje de error y desactiva la salida. Para volver a activar la salida, quite la sobrecarga y vuelva a encender el
canal.
Operaciones del panel frontal
Presione Canal [On/Off] ((Encendido/Apagado)).
Comando SCPI
OUTPut[1|2] {ON|1|OFF|0}
El comando APPLY siempre activa el conector de salida del canal.
Polaridad de la forma de onda
En el modo normal (por defecto), la forma de onda se vuelve positiva al principio del ciclo. El modo invertido hace lo
contrario.

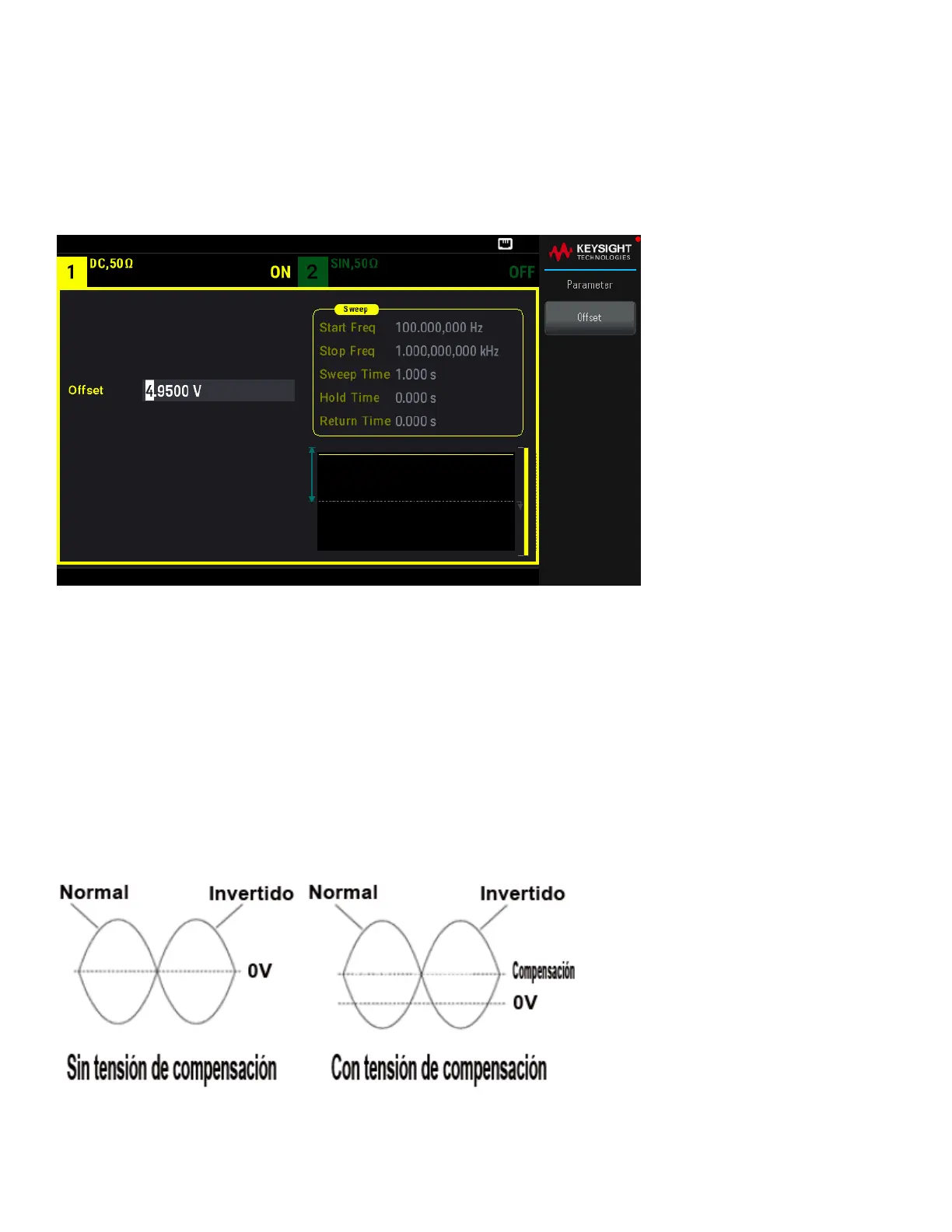

- Como se muestra a continuación, la forma de onda se invierte en relación con la tensión de compensación. La
tensión de compensación permanece sin alteraciones cuando la forma de onda se invierte.
- La señal de sincronización asociada a una forma de onda invertida no está invertida.
96
Guía del usuario de la serie Keysight EDU33210
