Couplage des amplitudes
Le couplage des amplitudes, activé avec la touche de fonction Ampl Cpl ON | OFF, permet de coupler l’amplitude et
la tension résiduelle entre les voies de façon qu’une modification d’une de ces grandeurs se répercute sur les 2voies.
Poursuite
La poursuite, activée par la touche de fonction Tracking comporte 3modes: OFF, identique, et inversé.
– Lorsque la poursuite est OFF, les 2voies fonctionnent indépendamment.
– Lorsqu’elle est Identical, elles se comportent comme une seule voie.
– Le troisième mode, Inverted, inverse chaque voie par rapport à l’autre: le résultat est une voie différentielle
utilisant les 2voies.
Grouper
La fonction Combine associe 2sorties sur un connecteur. Si vous choisissez CH2 dans le menu Channel1, les voies
sont associées sur la voie1; si vous choisissez CH1 dans le menu Channel2, elles sont associées sur la voie2.

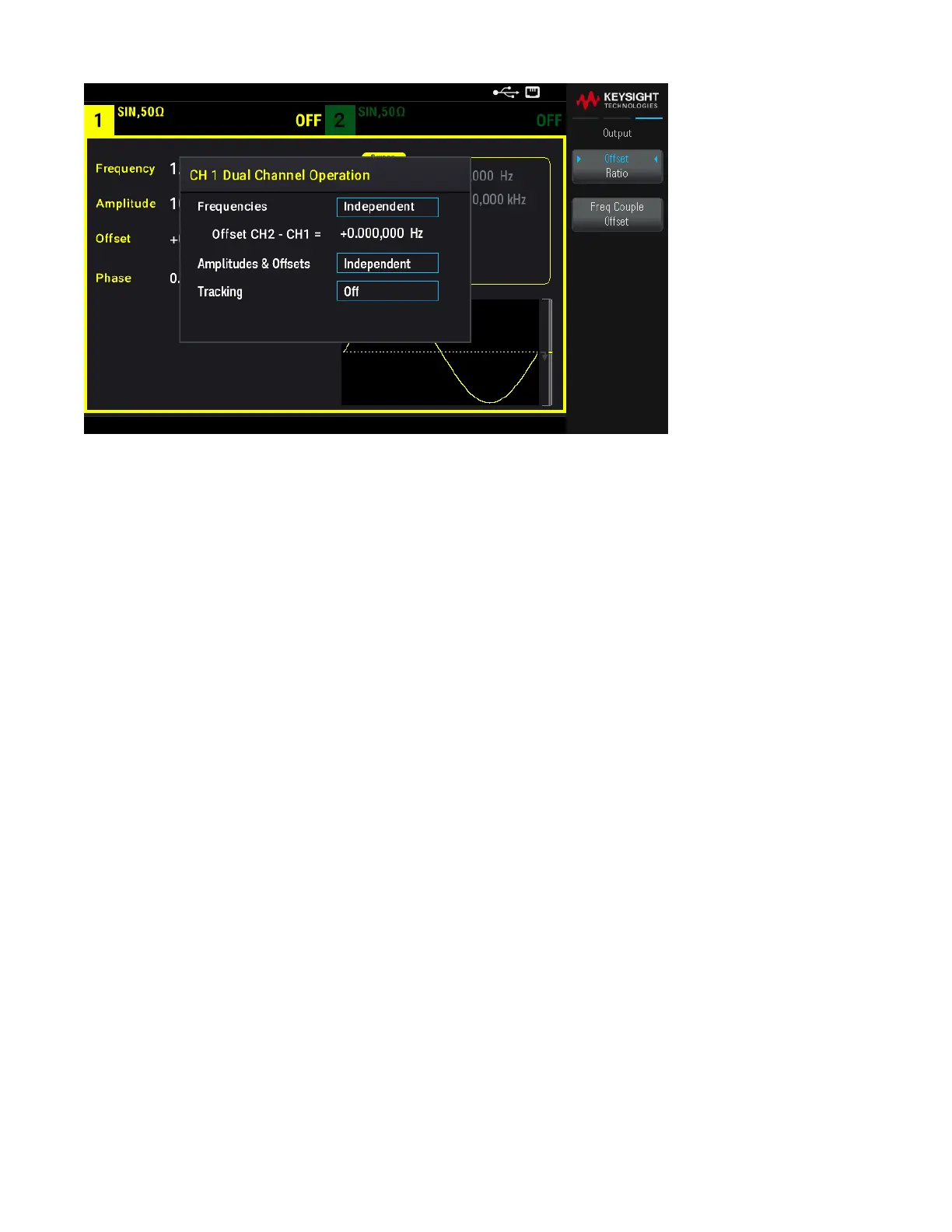

Dans l’illustration ci-dessous, le signal du haut est un signal sinusoïdal 100mVpp / 1kHz sur la voie1; le signal au-
dessous est un signal sinusoïdal 100mVpp/5kHz sur la voie2.
