4. Seleccione Marker Freq. (Frecuencia del marcador). Utilice el teclado numérico o la perilla y las flechas para esta-
blecer un valor deseado. Si utiliza el teclado, seleccione una unidad de prefijo para terminar.
Comando SCPI
[SOURce[1|2]:]MARKer:FREQuency {<frequency>|MINimum|MAXimum|DEFault}

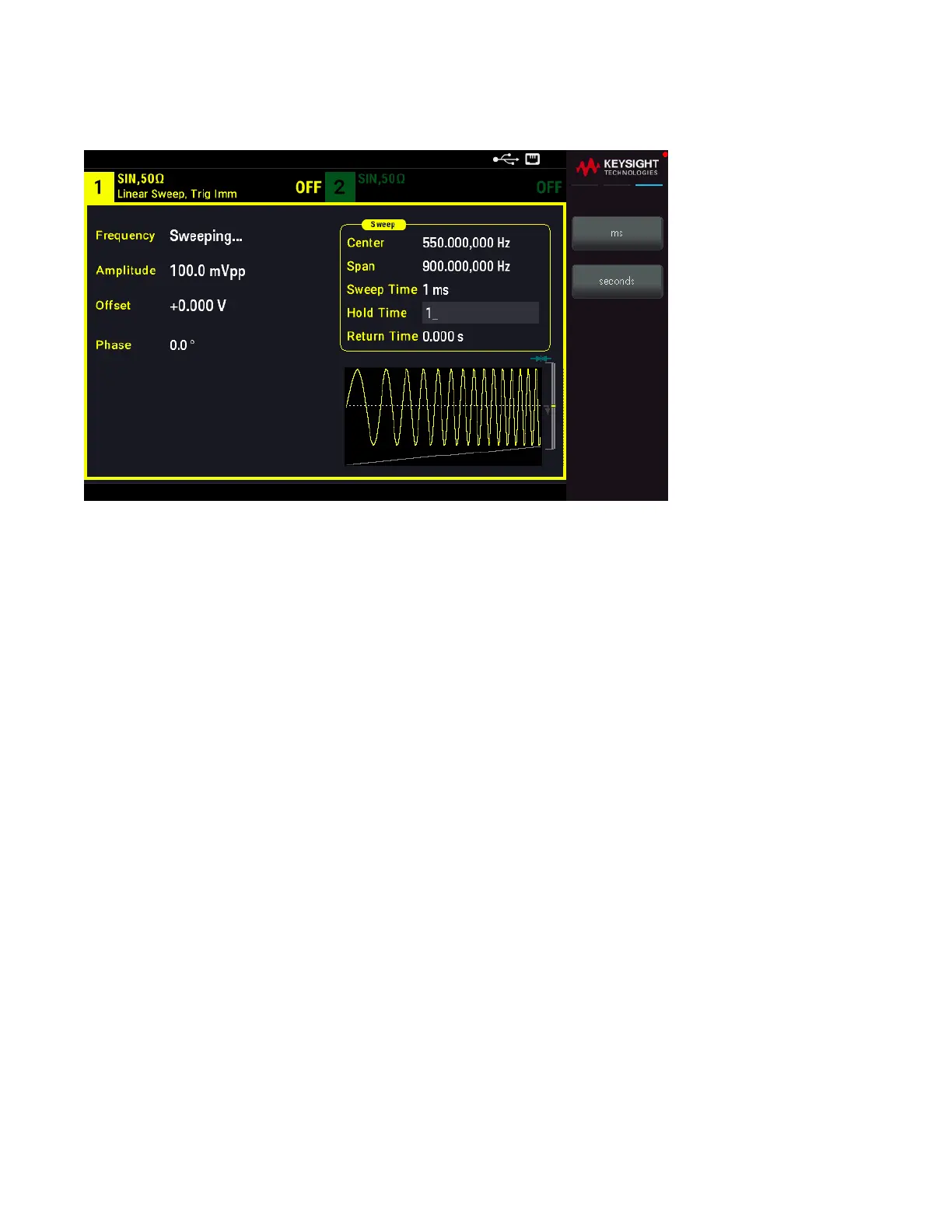

Fuente de disparo de barrido
En modo de barrido, el instrumento genera un solo barrido al recibir una señal de disparo. Después de un barrido
desde la frecuencia de inicio a la frecuencia de parada, el instrumento espera al siguiente disparo mientras emite la
frecuencia de inicio.
- Fuente del disparo de barrido: Immediate (por defecto), External, Time o Manual (Inmediato, Externo, Tiempo o
Manual).
- Con la fuente Inmediata (interna), el instrumento produce un barrido continuo a una velocidad determinada por el
total del tiempo de retención, el tiempo de barrido y el tiempo de retorno. El tiempo de barrido de esta fuente está
limitado a 8000 segundos.
- Con la fuente Externa, el instrumento acepta un disparo de hardware en el conector Ext Trig del panel frontal e
inicia un barrido cada vez que el Ext Trig recibe un pulso TTL con la polaridad especificada.
- El período de activación debe ser mayor o igual al tiempo de barrido especificado.
- Con la fuente Manual, el instrumento da un barrido cada vez que se pulsa la tecla [Trigger] (Disparo) del panel
frontal.
Operaciones del panel frontal
Presione [Trigger] > Source ([Disparo] > Fuente).
Guía del usuario de la serie Keysight EDU33210
135
