– Mode de balayage déclenché: Appuyez sur [Trigger]> Trigger Setup > Source External, ou exécutez la commande
TRIG:SOUR EXT (le mode balayage doit être activé). Lorsqu’une transition de niveau de polarité correcte est reçue
sur le connecteur Ext Trig, l’instrument envoie un balayage unique.
– Mode rafale commandée: Appuyez sur [Trigger] >Trigger Setup > Source External, ou exécutez la commande
TRIG:SOUR EXT (le mode rafale doit être activé). L’instrument envoie un signal pendant un nombre spécifié de cycles
(nombre de salves) chaque fois que le signal déclencheur est reçu de la source de déclenchement spécifiée.
– Mode rafale commandée externe: Appuyez sur la touche de fonction Gated ou exécutez la commande
BURS:MODE GAT avec le mode rafale activé. Lorsque le signal de commande externe est vrai, l’instrument envoie un
signal continu. Si le signal de commande externe est faux, le cycle en cours se termine, puis l’instrument s’arrête et
sa tension reste au niveau correspondant à la phase de rafale initiale. Pour le bruit, la sortie s’arrête dès que le signal
de commande devient faux.
Signal de sortie de déclenchement
Le signal de sortie de déclenchement est référencé sur le châssis. Faites bien attention à ne pas toucher les deux
signaux simultanément en connectant ou déconnectant les câbles. Coupez l’alimentation des connexions à la sortie
de l’instrument avant de connecter ou déconnecter ces câbles.
– Un signal de sortie du déclenchement («trigger out») est fourni sur le connecteur Sync Out du panneau avant
(utilisé uniquement avec une rafale et un balayage). Lorsqu’il est activé, une impulsion un front montant (par défaut)
ou descendant est envoyée de ce connecteur au début du balayage ou de la rafale.
– Source de déclenchement Internal (immédiat) ou Timer: l’instrument envoie un signal carré de rapport de cycle
égal à 50% provenant du connecteur Sync Out au début du balayage ou de la rafale. La période du signal est égale
au temps de balayage spécifié ou à la période de la rafale.
– Source de déclenchement externe: l’instrument désactive le signal «sortie de déclenchement».

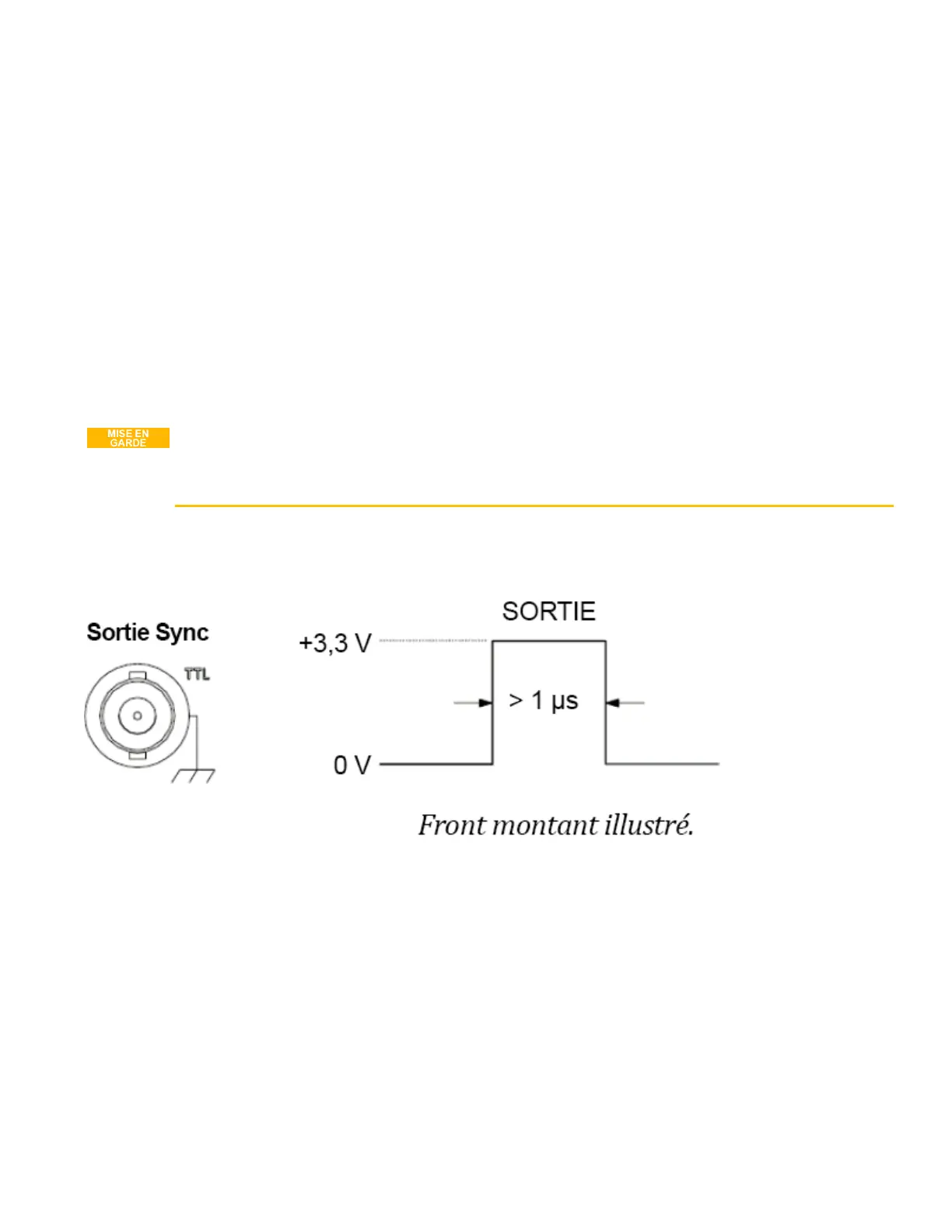

– Source de déclenchement manuel ou sur le Bus (logiciel): l’instrument envoie une impulsion (largeur >1μs) à
partir du connecteur Sync Out au début du balayage ou de la rafale.
Opérations depuis le panneau avant
1.
Activez le balayage ou la rafale.
2.
Appuyez ensuite sur [Trigger] > Trig Out Setup.
Guide de l’utilisateur Keysight série EDU33210
149
