Seleccionar una terminación de salida
El instrumento tiene una impedancia de salida en serie fija de 50 Ω a los conectores de canal del panel frontal. Si la
impedancia de carga real difiere del valor especificado, los niveles de amplitud y compensación mostrados serán
incorrectos. El ajuste de la impedancia de carga es simplemente una conveniencia para asegurar que la tensión
mostrada coincida con la carga esperada.

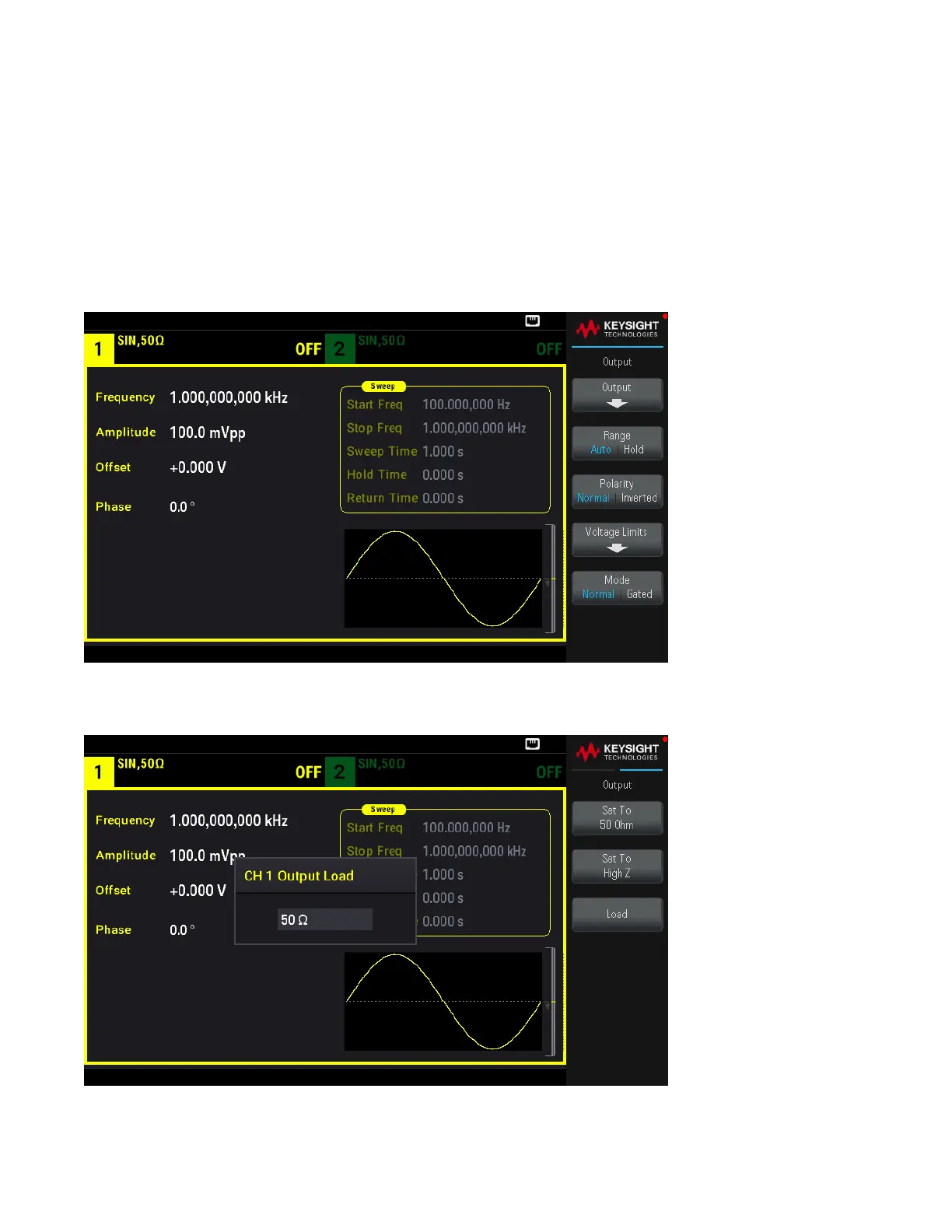

1. Pulse una tecla [Setup]([Configuración]) de canal para abrir la pantalla de configuración de canal. Observe que los
valores actuales de terminación de salida (ambos 50 Ω en este caso) aparecen en las pestañas de la parte superior
de la pantalla.
2. Empiece a especificar la terminación de la salida pulsando Output (Salida).
