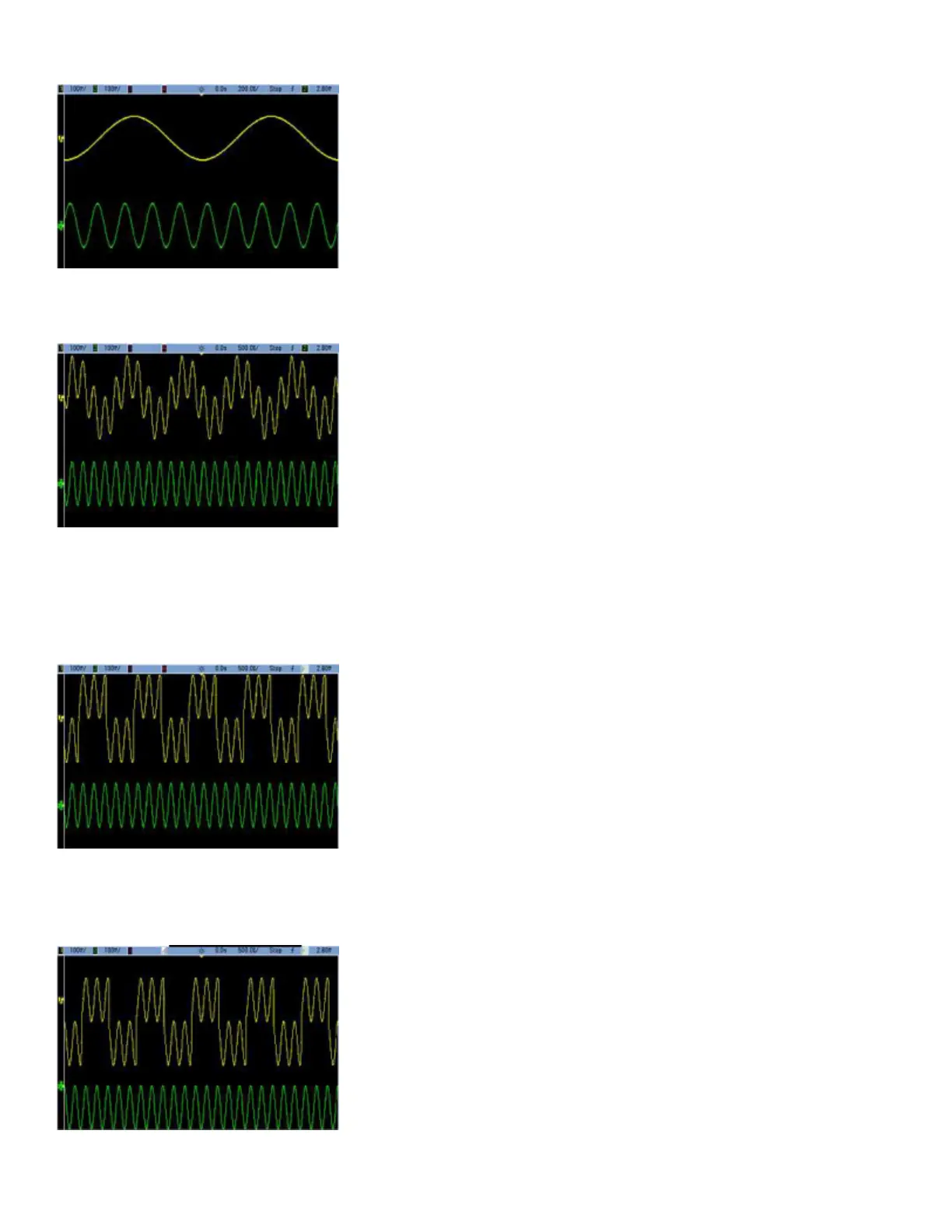

L’image ci-dessous montre les deux sorties combinées sur le canal1. Notez que l’axe X a été compressé (zoom
arrière) pour afficher plus de cycles.
Informations sur le fonctionnement
Les signaux groupés ne doivent pas être de même type; par exemple, cette illustration représente la même voie
5kHz sur la voie2 groupée avec un signal carré 100mVpp sur la voie1.
Lorsque les signaux sont groupés, les valeurs de la tension résiduelle CC ne sont pas ajoutées. Seule la tension
résiduelle CC de la voie réceptrice est utilisée dans la sortie groupée. La figure ci-dessous montre un décalage de
50amV CC ajouté au canal1. Le décalage de 50mV ajouté au canal2 est ignoré.
156
Guide de l’utilisateur Keysight série EDU33210
