Commande SCPI

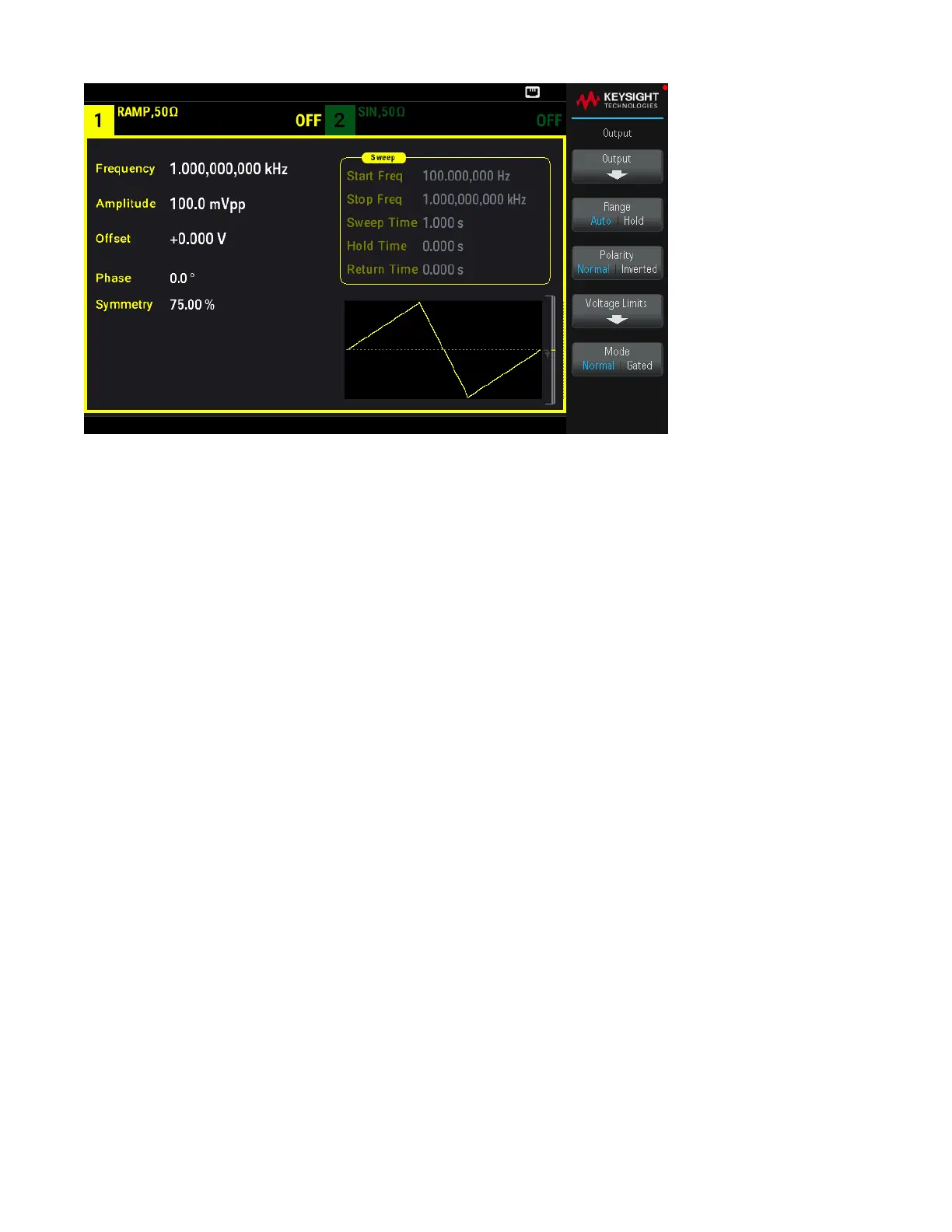

OUTPut[1|2]:POLarity {NORMal|INVerted}
Signal de sortie Sync
Le connecteur Sync du panneau avant fournit une sortie de synchronisation. Toutes les fonctions de sortie standard
(à l’exception de la tension continue et du bruit) sont associées à un signal Sync. Pour les applications dans
lesquelles vous ne voulez peut-être pas envoyer le signal Sync, vous pouvez désactiver le connecteur Sync. Le signal
Sync peut être dérivé d’une voie de sortie ou l’autre d’un instrument 2voies.
Comportement général
– Par défaut, le signal Sync est dérivé de la voie1 et envoyé au connecteur Sync (activé).
– Lorsque le signal Sync est désactivé, le niveau de sortie sur le connecteur Sync est en logique «basse».
– La commande OUTPut:SYNC:POLarity {INVerted|NORMal} spécifie la polarité du signal Sync.
– L’inversion d’un signal (voir Polarité du signal) n’inverse pas le signal Sync associé.
– Pour les signaux sinusoïdaux, carrés, triangulaires, les impulsions et les rampes, le signal Sync est un signal carré
«haut» dans la première moitié du cycle et «bas» dans la deuxième moitié. Les tensions du signal Sync sont
compatiblesTTL lorsque son impédance de charge dépasse1kΩ .
– Pour les signaux arbitraires, le signal Sync augmente au début du signal et chute au milieu. Vous pouvez ignorer ce
comportement par défaut: utilisez la commande MARKer:POINt pour spécifier le point dans le signal arbitraire où le
signal Sync passe à l’état «bas».
Modulation
– Pour des signaux AM, FM, PM et PWM modulés en interne, le signal Sync est normalement référencé sur le signal
modulant (et non le signal porteur) et est un signal carré de rapport cyclique égal à 50%. Le signal Sync est au
niveau TTL «haut» pendant la première moitié du signal modulant. Vous pouvez configurer le signal Sync pour
Guide de l’utilisateur Keysight série EDU33210
97
