suivre le signal porteur avec la commande OUTPut:SYNC:MODE {CARRier|NORMal|MARKer} lorsque la modulation
est interne.
– Vous pouvez ignorer le comportement normal du signal Sync pour le forcer à suivre le signal porteur (OUTPut
[1|2]:SYNC:MODE CARRier).
– Pour la modulation par déplacement de fréquence (FSK), le signal Sync est référencé sur le débit FSK. Le signal
Sync est au niveau TTL «haut» pendant la transition vers la fréquence de «saut».
Balayage
– Le signal Sync est un signal TTL «haut» au début du balayage et «bas» au point médian du balayage. Le signal
Sync est synchronisé avec le balayage mais n’est pas égal au temps de balayage du fait que sa temporisation inclut
le temps de réarmement.
– Pour les balayages de fréquence avec marqueur actif, le signal Sync est un signal TTL «haut» au début du
balayage et «bas» à la fréquence du marqueur. Vous pouvez modifier cela avec la commande OUTPut
[1|2]:SYNC:MODE MARKER.
Rafale
– Pour une rafale déclenchée, le signal Sync est au niveau TTL «haut» lorsque la rafale commence. Le signal Sync
est au niveau TTL «bas» à la fin du nombre de cycles spécifié (il ne peut pas être le point de passage au zéro si le
signal est associé à une phase initiale). Pour un nombre infini de salves, le signal Sync est identique à un signal
continu.
– Pour une rafale commandée en externe, le signal Sync suit le signal de déclenchement externe. Cependant, le
signal ne passe pas au niveau TTL «bas» jusqu’à la fin du dernier cycle (il ne peut pas être le point de passage au
zéro si le signal est associé à une phase initiale).
Configuration de la sortie de synchronisation
Opérations depuis le panneau avant

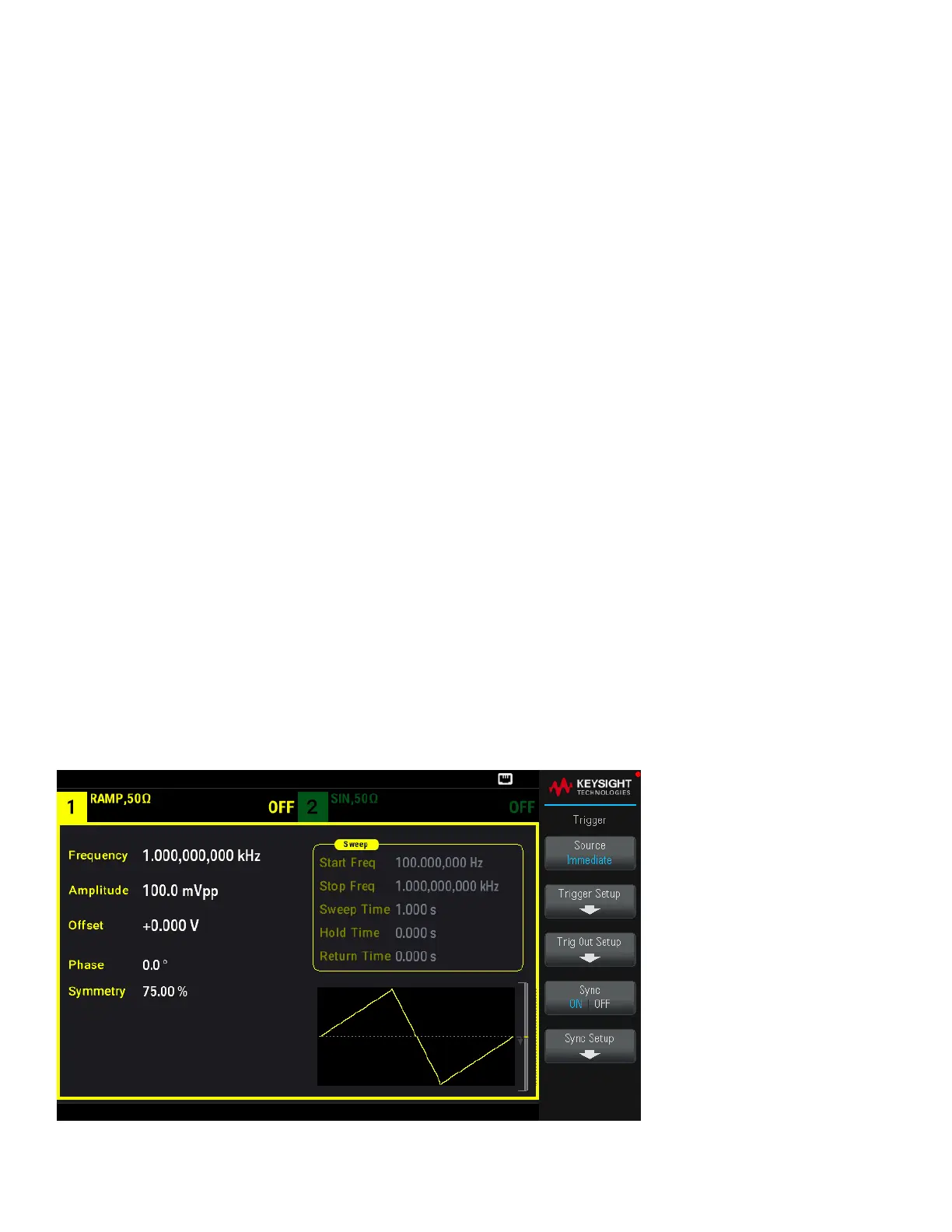

Pour activer et désactiver la synchronisation: Appuyez sur [Trigger] > Sync ON | OFF ou Sync ON | OFF.
98
Guide de l’utilisateur Keysight série EDU33210
