100mVcc (et spécifiez une charge de 50Ω), mais effectuez la terminaison dans un circuit ouvert, la tension
résiduelle réelle sera égale à 200mVcc.
– La modification du réglage de la terminaison de sortie ajuste l’amplitude et la tension de décalage affichées
(aucune erreur produite). Si l’amplitude est égale à 10Vpp et si vous changez la terminaison de sortie de 50Ω en
«haute impédance» (OUTPut[1|2]:LOAD INF), l’amplitude affichée double à 20Vpp. La modification de «haute
impédance» en 50Ω diminue de moitié l’amplitude affichée. La terminaison de sortie n’affecte pas la tension de
sortie réelle; elle modifie uniquement les valeurs affichées et récupérées de l’interface distante. La tension de sortie
réelle dépend de la charge connectée.
La charge de sortie peut affecter la qualité du signal pour les impulsions ou d’autres fonctions dont les transitions
sont rapides. La résistance à charge élevée peut produire des réflexions.
– L’unité est convertie en Vpp si la terminaison de sortie est une impédance élevée.
– Vous ne pouvez pas modifier la terminaison de sortie lorsque des limites de tension sont actives du fait que
l’instrument ne peut pas savoir à quelle terminaison ces limites s’appliquent. À la place, désactivez les limites de
tension, configurez la nouvelle valeur de la terminaison, ajustez les limites de tension et réactivez-les.
Opérations depuis le panneau avant

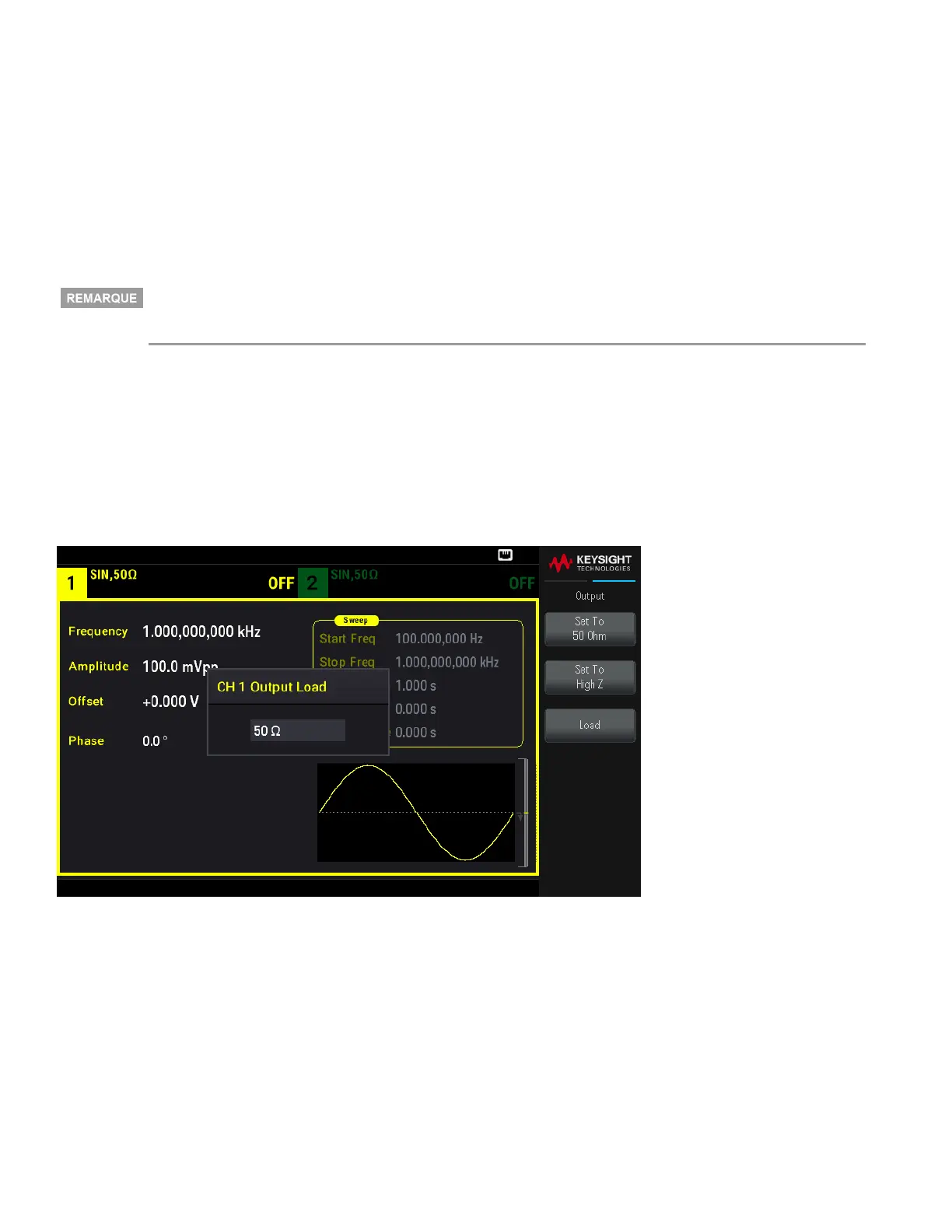

Appuyez, pour la voie choisie, sur [Setup] > Output > Load.
Commande SCPI
OUTPut[1|2]:LOAD {<ohms>|INFinity|MINimum|MAXimum|DEFault}
Rapport cyclique (signaux carrés)
Le rapport cyclique d’un signal carré est la partie de la durée d’un cycle pendant laquelle le signal est haut (en
supposant que le signal n’est pas inversé). (Voir Trains d’impulsions pour des informations sur le rapport cyclique
des impulsions).
92
Guide de l’utilisateur Keysight série EDU33210
