Configuration de sortie
Cette rubrique décrit la configuration de la sortie des voies. De nombreuses commandes associées à la configuration
de sortie commencent par SOURce1: ou SOURce2: pour indiquer une certaine voie. Si cette option est oubliée, la
voie par défaut est la voie1. Par exemple, VOLT 2.5 configure la sortie de la voie1 sur 2.5V et SOUR2:VOLT2.5 fait la
même chose pour la voie2.

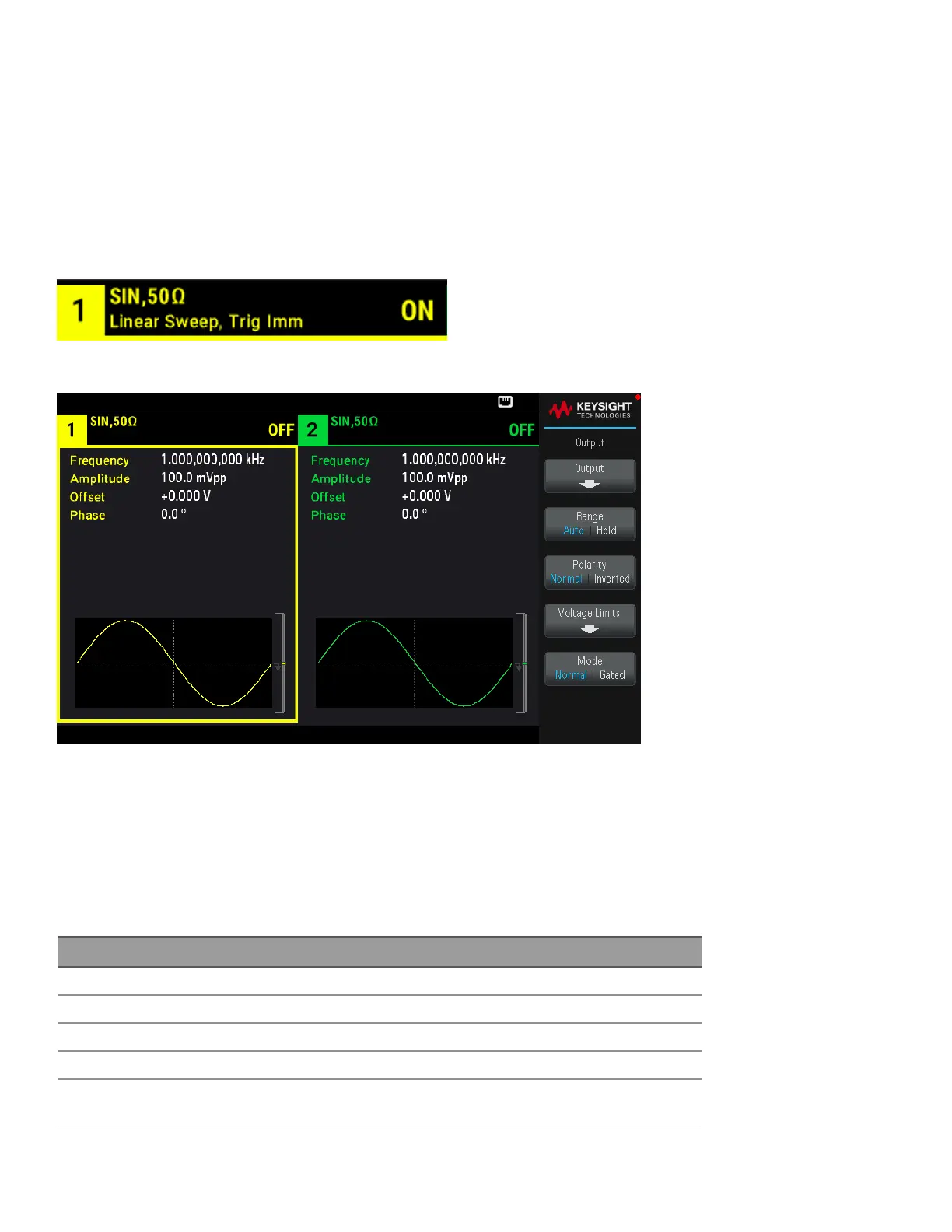

L’écran de l’instrument affiche pour chaque voie un «onglet» qui récapitule divers aspects de la configuration de
sortie de chaque voie:
Sur un instrument deuxvoies, l’onglet de la voie1 est jaune; celui de la voie2 est vert.
Fonction de sortie
L’instrument inclut huit signaux standard: sinusoïdal, carré, rampe, impulsion, triangle, bruit PRBS (séquence
binaire pseudo aléatoire) et CC. Il existe également neuf signaux arbitraires intégrés.
Le tableau ci-dessous indique les fonctions autorisées (●) avec la modulation, le balayage et les rafales. La sélection
d’une fonction non autorisée avec une modulation ou un mode désactive cette modulation ou ce mode.
Porteuse AM FM PM FSK BPSK PWM Somme Rafale Balayage
Sinusoïdal et carré ● ● ● ● ● ● ● ●
Impulsion ● ● ● ● ● ● ● ● ●
Triangle et rampe ● ● ● ● ● ● ● ●
Bruit gaussien ● ● ●
1
Séquence binaire pseudo
aléatoire (PRBS)
● ● ● ● ●
84
Guide de l’utilisateur Keysight série EDU33210
