Porteuse AM FM PM FSK BPSK PWM Somme Rafale Balayage
Signal arbitraire ● ● ●
2
●
2
● ● ●
1 Rafale commandée uniquement
2 S’applique à l’horloge d’échantillonnage et non à l’ensemble du signal
– Limitations sur la fréquence: Le changement de fonction peut modifier la fréquence pour correspondre aux limites de
fréquence de la nouvelle fonction.
– Limitations sur l’amplitude: Lorsque l’unité de sortie est Vrms ou dBm, la modification de fonctions peut diminuer
l’amplitude au maximum pour la nouvelle fonction du fait d’une variation de forme des signaux. Par exemple, un signal
carré de 5Vrms (dans une impédance de 50Ω) modifié en signal sinusoïdal diminue l’amplitude à 3.536Vrms (limite
supérieure du signal sinusoïdal).
– Il n’est pas possible de combiner l’amplitude et la tension de décalage en dépassant les caractéristiques limites de
l’instrument. Il est possible de modifier la dernière configuration pour rester dans les limites.
– Vous pouvez spécifier les limites supérieure et inférieure de la tension de sortie pour protéger un appareil testé (DUT).
Opérations depuis le panneau avant
– Pour activer une sortie: Appuyez sur [On/Off] correspondant à la voie souhaitée.
– Pour sélectionner un autre signal: Appuyez sur [Waveform].

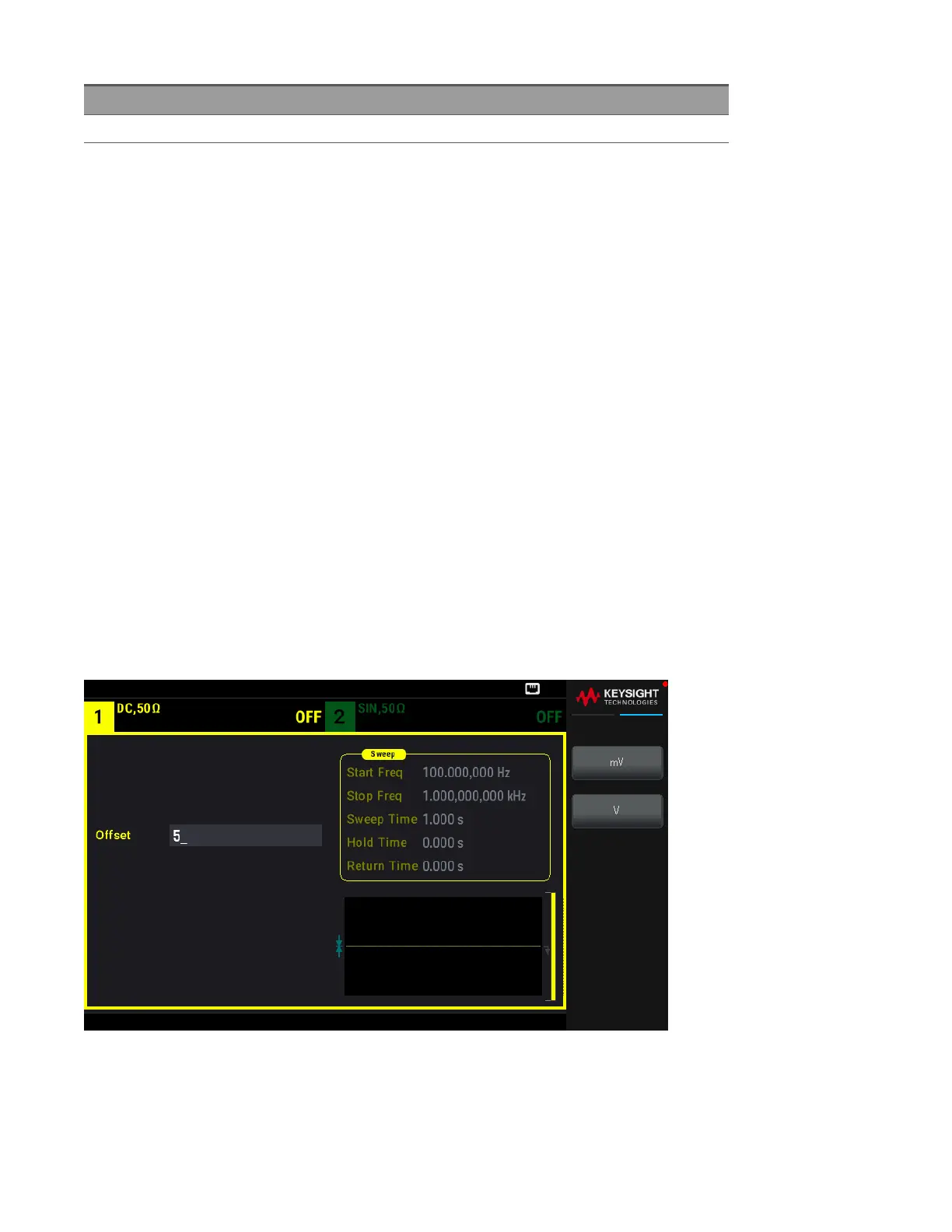

Par exemple, pour spécifier un signal CC:
1.
Appuyez sur [Waveform] > MORE 1 / 2 > DC > Offset.
Utilisez le clavier numérique ou le bouton et la flèche pour définir une valeur souhaitée. Si vous utilisez le clavier,
sélectionnez un préfixe unitaire pour terminer.
Guide de l’utilisateur Keysight série EDU33210
85
