– Unidades de salida: Vpp (por defecto), Vrms, o dBm.
– El ajuste es volátil.
– La selección de las unidades se aplica a las operaciones del panel frontal y de la interfaz remota. Por ejemplo, si
selecciona "VRMS" a distancia, las unidades se muestran como "VRMS" en el panel frontal.
– Las unidades de amplitud no pueden ser dBm si la terminación de la salida se establece a alta impedancia. El
cálculo de dBm requiere una impedancia de carga finita. En este caso, las unidades se convierten en Vpp.
– Puede convertir entre unidades. Por ejemplo, para convertir 2 Vpp al equivalente en Vrms:

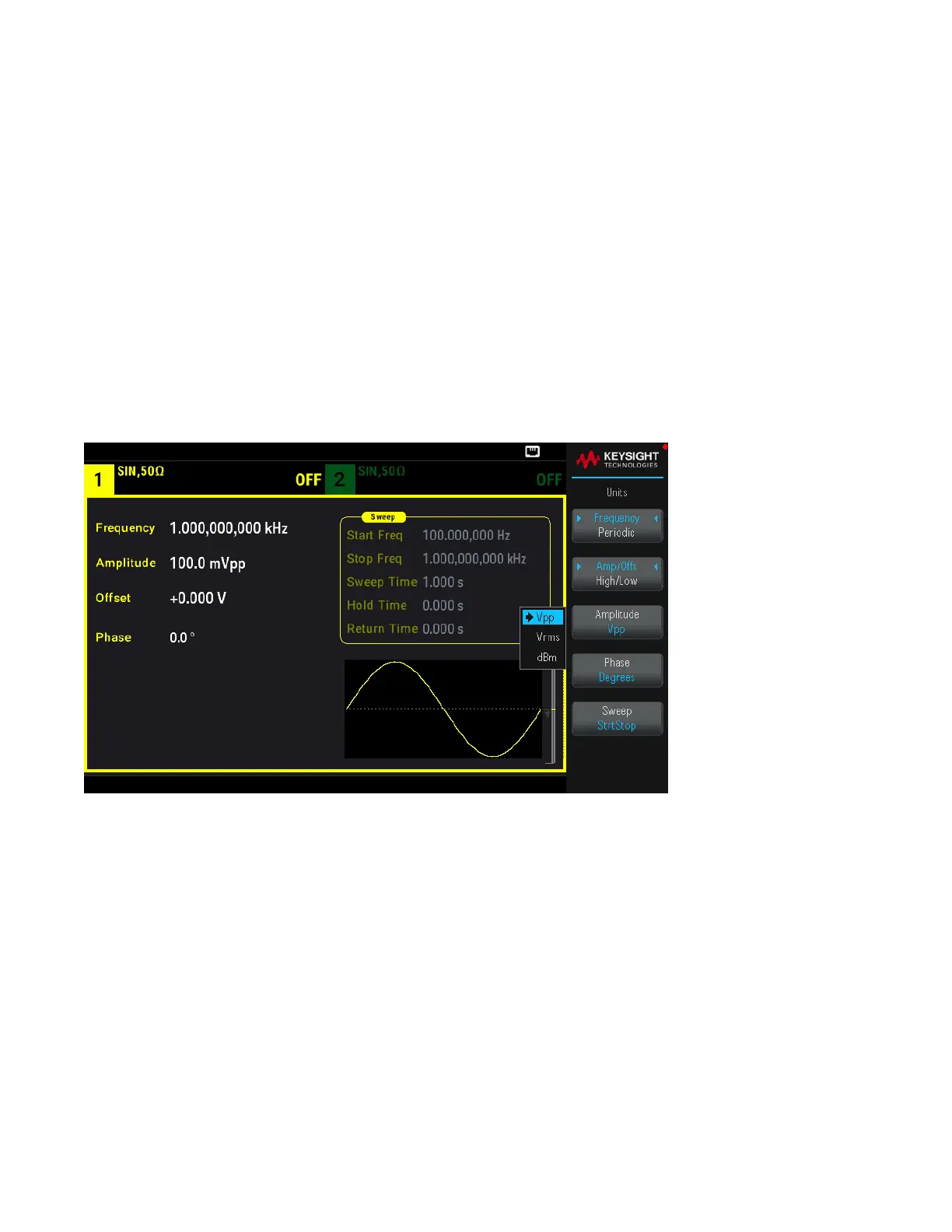

Pulse [Units] > Amplitude Vpp > Amplitude Vrms ([Unidades] > Amplitud Vpp > Amplitud Vrms).
El valor convertido es de 707.1 mVrms para una onda sinusoidal.
Operaciones del panel frontal
Pulse [Units] > Amplitude ([Unidades] > Amplitud).
Comando SCPI
[SOURce[1|2]:]VOLTage:UNIT {VPP|VRMS|DBM}
Terminación de salida
El instrumento tiene una impedancia de salida en serie fija de 50 Ω a los conectores de canal del panel frontal. Si la
impedancia de carga real difiere del valor especificado, los niveles de amplitud y compensación mostrados serán
incorrectos. El ajuste de la impedancia de carga es simplemente una conveniencia para asegurar que la tensión
mostrada coincida con la carga esperada.
- Terminación de la salida: 1 Ω a 10 kΩ , o infinito. El valor por defecto es 50 Ω .
Guía del usuario de la serie Keysight EDU33210
91
