frecuencia Activado | Desactivado) para activar o desactivar el acoplamiento de frecuencias y pulse Freq Cpl
Settings (Ajustes de Acoplamiento de frecuencia) para configurar el acoplamiento de frecuencias.

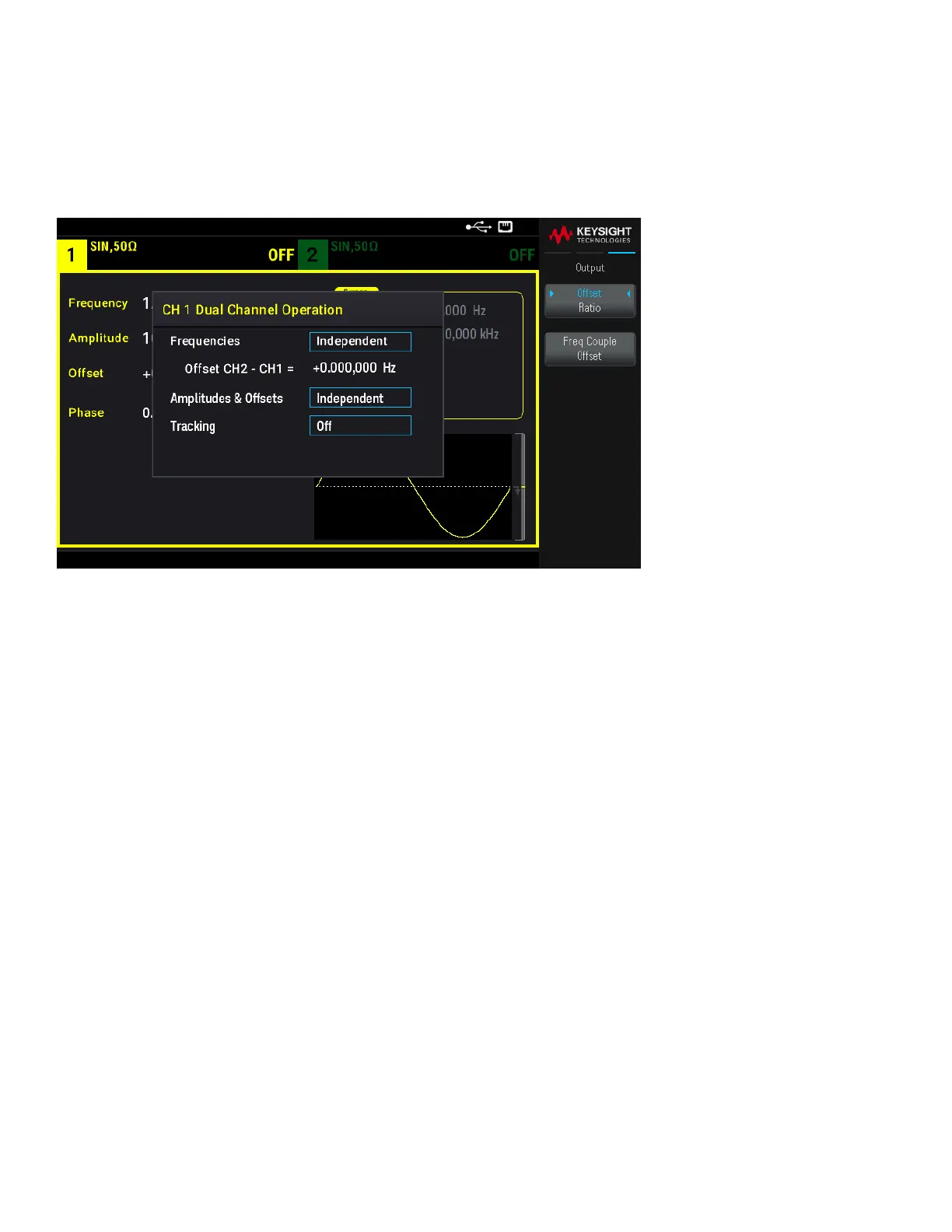

La tecla de función Freq Cpl Settings (Ajustes de Acoplamiento de frecuencia) abre el menú que se muestra a
continuación. La primera tecla de función le permite especificar si desea acoplar las frecuencias con una relación o
una compensación, y la segunda tecla de función le permite especificar la relación o compensación.
Acoplamiento de amplitud
El acoplamiento de amplitud, que se habilita con la tecla de función Ampl Cpl ON | OFF (Acoplamiento de amplitud
Activado | Desactivado), acopla la tensión de compensación y amplitud entre canales, de modo que el cambio de
amplitud o compensación en un canal afecta a ambos canales.
Rastreo
El rastreo, que se configura con la tecla de función Tracking (Rastreo), tiene tres modos: OFF, Identical e Inverted
(Apagado, idéntico e invertido).
– Cuando el rastreo está en modo OFF (desactivado), los dos canales funcionan de forma independiente.
– Cuando el rastreo está en modo Identical (Idéntico), ambos e comportan como un solo canal.
– El tercer modo, Inverted (Invertido), hace que las salidas de los canales sean inversas entre sí, dando como
resultado un canal diferencial que utiliza ambas salidas.
Combinar
La función Combine (Combinar) combina dos salidas en un solo conector. Si elige CH2 en el menú Canal 1, se
combinan en el canal 1; si elige CH1 en el menú Canal 2, se combinan en el canal 2.
En la imagen de abajo, la forma de onda superior es una onda sinusoidal de 100 mVpp, 1 kHz en el canal 1, y la
forma de onda inferior es una onda sinusoidal de 100 mVpp, 5 kHz en el canal 2.
156
Guía del usuario de la serie Keysight EDU33210
