signal sinusoïdal, l’instrument ajuste l’amplitude à 3.536Vrms (limite maximale Vrms pour un signal sinusoïdal).
L’interface distante produit également une erreur de conflit des paramètres (Settings conflict).
– Vous pouvez régler l’amplitude de sortie en Vpp, Vrms ou dBm. Vous ne pouvez pas spécifier l’amplitude de sortie
en dBm si la terminaison de sortie est configurée sur une impédance élevée. Voir Unités de sortie pour plus
d’informations.
– Limitations sur les signaux arbitraires: Pour les signaux arbitraires, l’amplitude est limitée si les points du signal
ne couvrent pas la plage complète du convertisseur N/A de sortie. Par exemple, le signal intégré «Sinc» n’utilise pas
la plage complète des valeurs; son amplitude est donc limitée à 6.087Vpp (dans une charge de 50Ω).
– La modification de l’amplitude peut interrompre brièvement la sortie à certaines tensions à cause de la
commutation de l’atténuateur de sortie. Néanmoins, l’amplitude est contrôlée de façon que la tension de sortie ne
soit jamais supérieure au réglage actuel lorsque la commutation a lieu. Pour éviter cette interruption, désactivez la
détection automatique de la tensionavec la commande VOLTage:RANGe:AUTOOFF. La commande APPLy active
automatiquement la détection automatique.
– La configuration des niveaux haut et bas configure également l’amplitude et la tension résiduelle du signal. Par
exemple, si vous configurez le niveau haut sur +2V et le niveau bas sur -3V, l’amplitude résultante est égale à 5Vpp
avec une tension de décalage de -500mV.
– Latension résiduelle CC contrôle le niveau de sortie CC d’un signal. Le niveau de sortie CC peut être compris
entre ±5V dans une charge de 50Ω ou ±10V avec une charge de haute impédance.
Opérations depuis le panneau avant

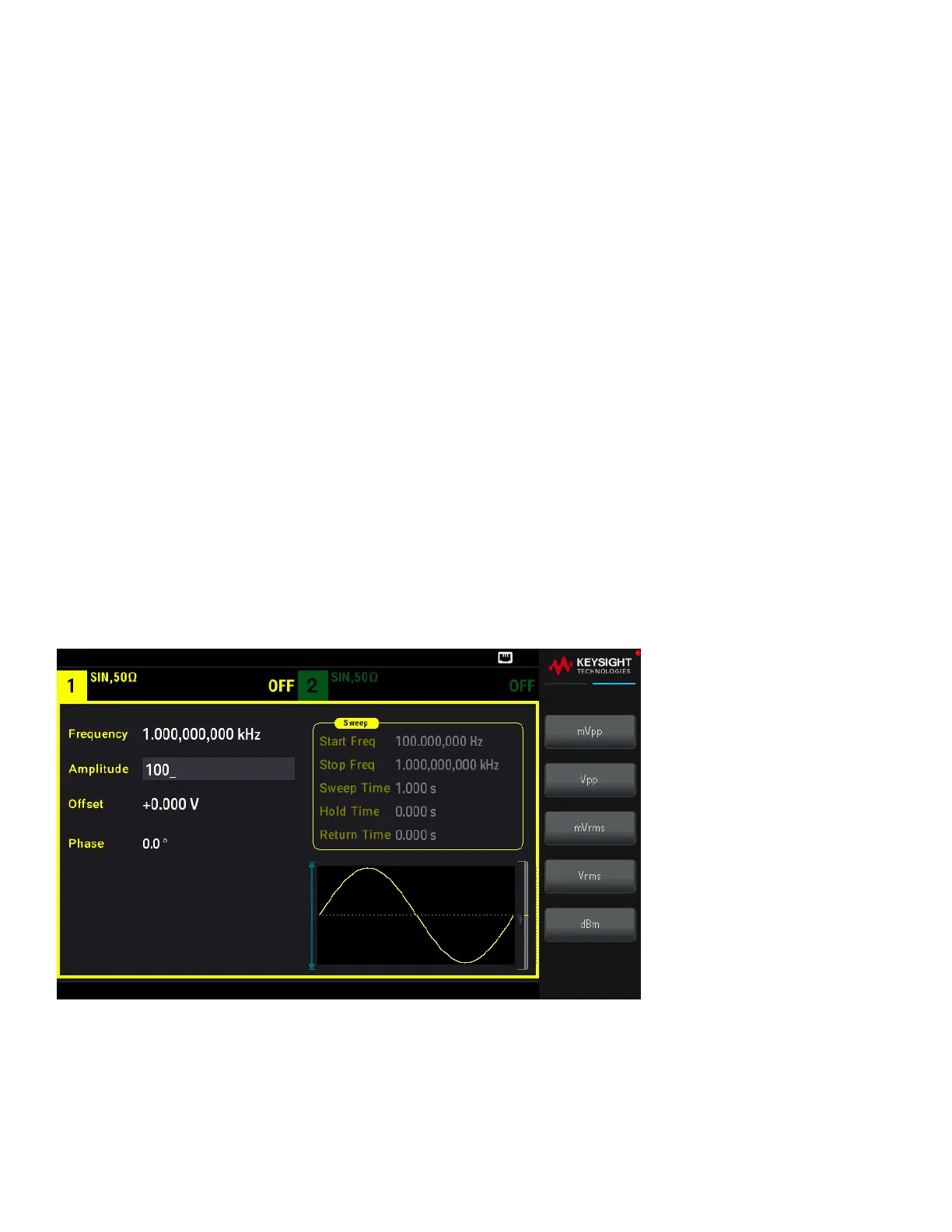

Appuyez sur [Parameter] > Amplitude. Utilisez le clavier numérique ou le bouton et la flèche pour définir une valeur
souhaitée. Si vous utilisez le clavier, sélectionnez un préfixe unitaire pour terminer.
Pour utiliser un niveau élevé et un niveau faible à la place: Appuyez sur [Units] > Ampl/Offs | High/Low.
88
Guide de l’utilisateur Keysight série EDU33210
