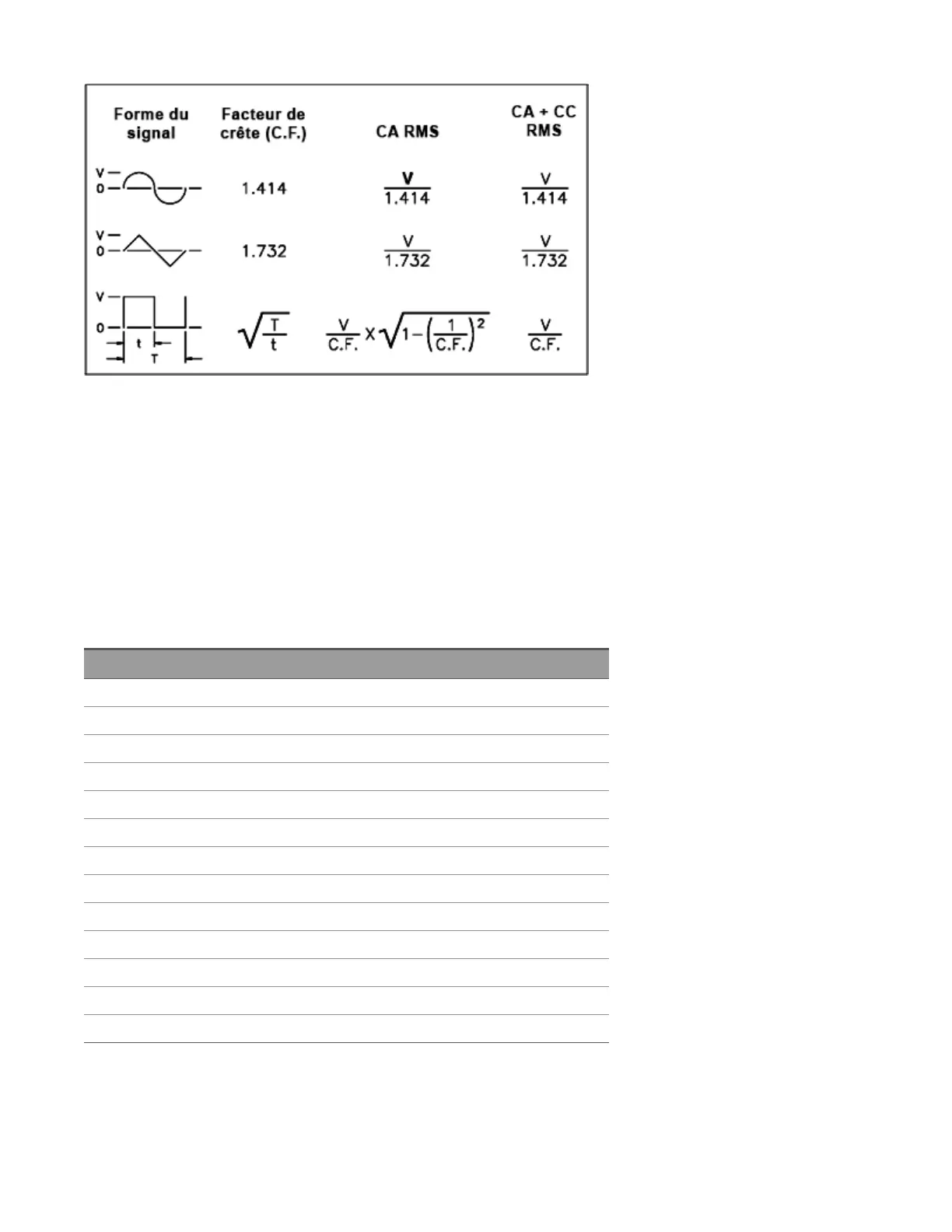

Si un voltmètre à lecture de valeur moyenne est utilisé pour mesurer la «composante continue» d’un signal, la
lecture peut ne pas être conforme au réglage de la tension de décalage CC. Ce risque existe parce que le signal peut
avoir une valeur moyenne non nulle qui s’ajouterait à la tension continue de décalage.
Vous pouvez rencontrer des niveaux CA exprimés en «décibels par rapport à 1milliwatt» (dBm). Comme le gain dBm
représente un niveau de puissance, vous devez connaître la tension efficace (RMS) du signal et la résistance de
charge pour effectuer le calcul.
dBm = 10 x log
10
(P / 0.001) où P = VRMS
2
/ RL
Pour un signal sinusoïdal dans une charge de 50Ω , le tableau ci-dessous indique la tension en fonction du gain
dBm.
dBm Tension efficace (RMS) Tension crête à crête
+23,98dBm 3,54Vrms 10,00Vpp
+13,01dBm 1,00Vrms 2,828Vpp
+10,00dBm 707mVrms 2,000Vpp
+6,99dBm 500mVrms 1,414Vpp
3,98dBm 354mVrms 1,000Vpp
0,00dBm 224mVrms 6 32mVpp
-6,99dBm 100mVrms 283mVpp
-10,00dBm 70,7mVrms 200mVpp
-16,02dBm 35,4mVrms 100mVpp
-30,00dBm 7,07mVrms 20,0mVp
-36,02 dBm 3,54 mVrms 10,0mVpp
-50,00dBm 0,707mVrms 2,00mVpp
-56,02dBm 0,354mVrms 1,00mVpp
Pour des charges de 75Ω ou 600Ω , utilisez les conversions suivantes:
dBm (75 Ω ) = dBm (50 Ω ) – 1.76
Guide de l’utilisateur Keysight série EDU33210
167
