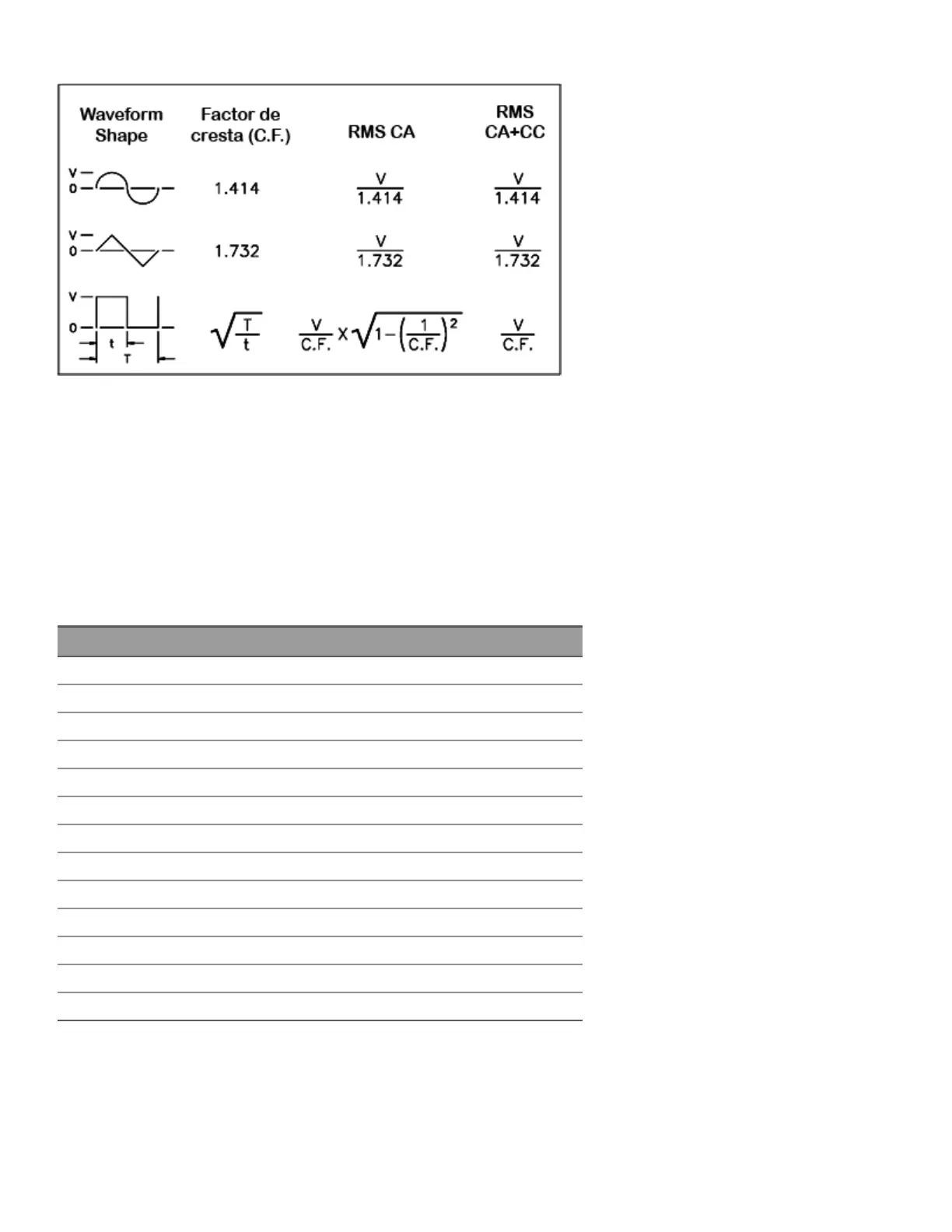

Si se utiliza un voltímetro de lectura media para medir el "tensión de CC" de una forma de onda, la lectura puede no
coincidir con el ajuste de compensación de CC. Esto se debe a que la forma de onda puede tener un valor medio no
nulo que se añadiría a la compensación de CC.
Ocasionalmente se pueden ver niveles de CA especificados en "decibeles relativos a 1 miliwatio" (dBm). Como dBm
representa un nivel de potencia, es necesario conocer la tensión RMS de la señal y la resistencia de carga para
hacer el cálculo.
dBm = 10 x log
10
(P / 0.001) donde P = VRMS
2
/ RL
Para una onda sinusoidal en una carga de 50 Ω , la siguiente tabla relaciona los dBm con la tensión.
dBm Tensión RMS Tensión de pico a pico.
+23.98 dBm 3.54 Vrms 10.00 Vpp
+13.01 dBm 1.00 Vrms 2.828 Vpp
+10.00 dBm 707 mVrms 2.000 Vpp
+6.99 dBm 500 mVrms 1.414 Vpp
3.98 dBm 354 mVrms 1.000 Vpp
0.00 dBm 224 mVrms 6 32 mVpp
-6.99 dBm 100 mVrms 283 mVpp
-10.00 dBm 70.7 mVrms 200 mVpp
-16.02 dBm 35.4 mVrms 100 mVpp
-30.00 dBm 7.07 mVrms 20.0 mVp
-36.02 dBm 3.54 mVrms 10.0 mVpp
-50.00 dBm 0.707 mVrms 2.00 mVpp
-56.02 dBm 0.354 mVrms 1.00 mVpp
Para cargas de 75 Ω o cargas de 600 Ω , utilice las siguientes conversiones:
dBm (75 Ω ) = dBm (50 Ω ) – 1.76
dBm (600 Ω ) = dBm (50 Ω ) – 10.79
168
Guía del usuario de la serie Keysight EDU33210
