Input Bevel Pinion Assembly
Disassembly and Inspection
See Figure 5-69.

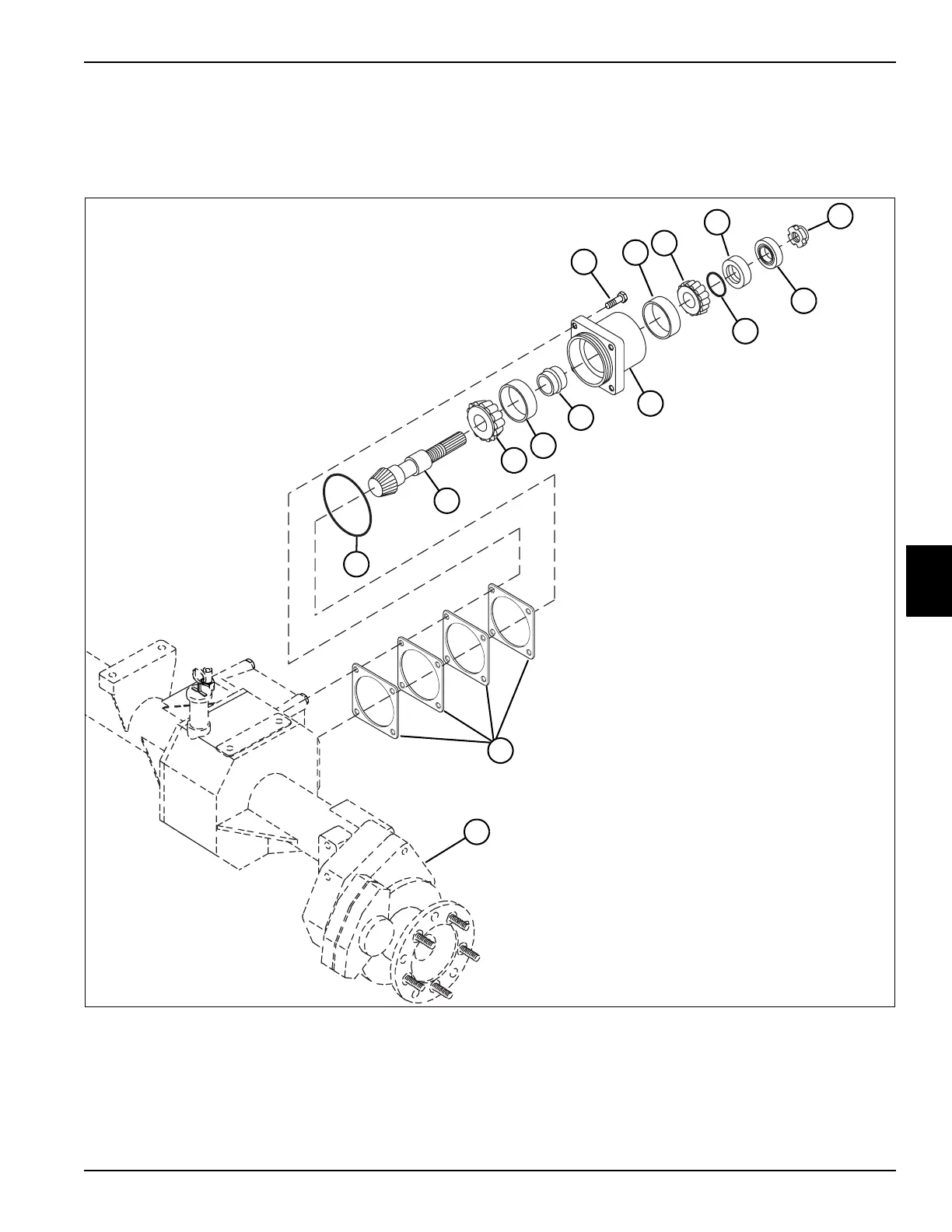

Figure 5-69
1 Screw (4) 5 Nut, Elastic Stop 9 Collapsible Spacer 13 O-Ring
2 Bearing Cup, Outer 6 Seal, Outer 10 Bearing Cup, Inner 14 Shim (As Required)
3 Bearing Cone, Outer 7 O-Ring 11 Bearing Cone, Inner 15 Axle Assembly
4 Spacer 8 Pinion Housing 12 Pinion Shaft
