FIAT TIPO -107- ED. 0.0
La retrocamera si attiva: grazie a un sensore CMOS cattura l’immagine della zona retrostante alla
vettura, autoregola internamente l’esposizione (per una corretta lettura da parte del guidatore) e
sovrascrive le griglie dinamiche in accordo al segnale del sensore angolo sterzo inviato via LIN dal
Body Computer.
Successivamente l’immagine sovrascritta viene inviata dalla retrocamera al modulo Radio con un
segnale in uscita di tipo NTSC. Il positivo e negativo del segnale sono twistati e schermati per evitare
disturbi al segnale stesso.
Il modulo Radio riceve via CAN BH anche il segnale sullo stato del portellone del bagagliaio per
evitare l’erronea attivazione della retrocamera nel caso in cui questo risulti nello stato “APERTO”.

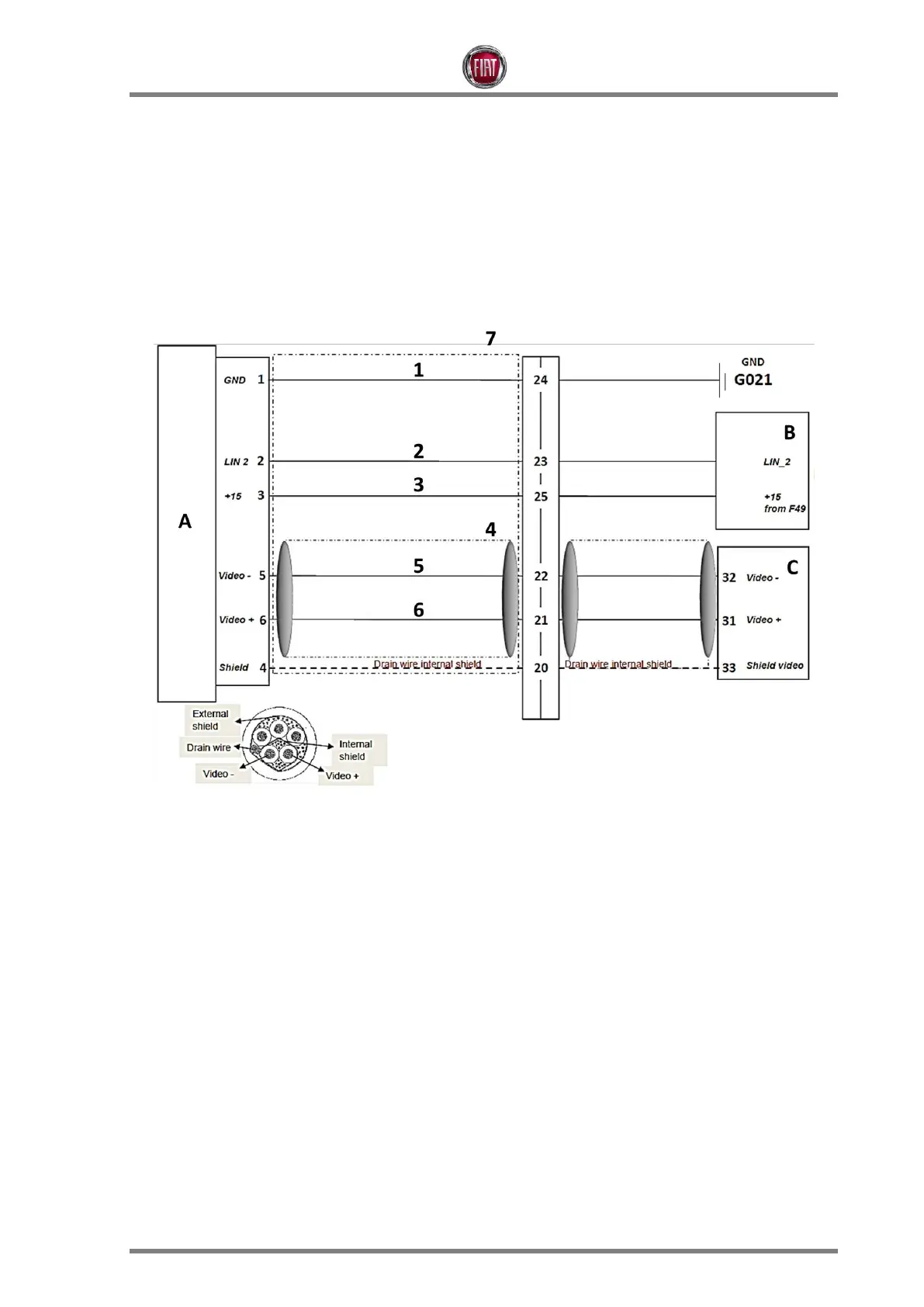

SCHEMA ELETTRICO E PIN OUT
Legenda:
3 – +15 per alimentazione retrocamera
