FIAT TIPO -33- ED. 0.0
I motorini elettrici dei meccanismi di movimento del finestrino posteriore vengono gestiti da due relè
all’interno di ciascuna unità interruttori. L’alimentazione viene inviata direttamente dal BCM. Quando
viene richiesto il movimento SU/GIÙ, il relè correlato verrà chiuso per inviare l’alimentazione al
motorino stesso.

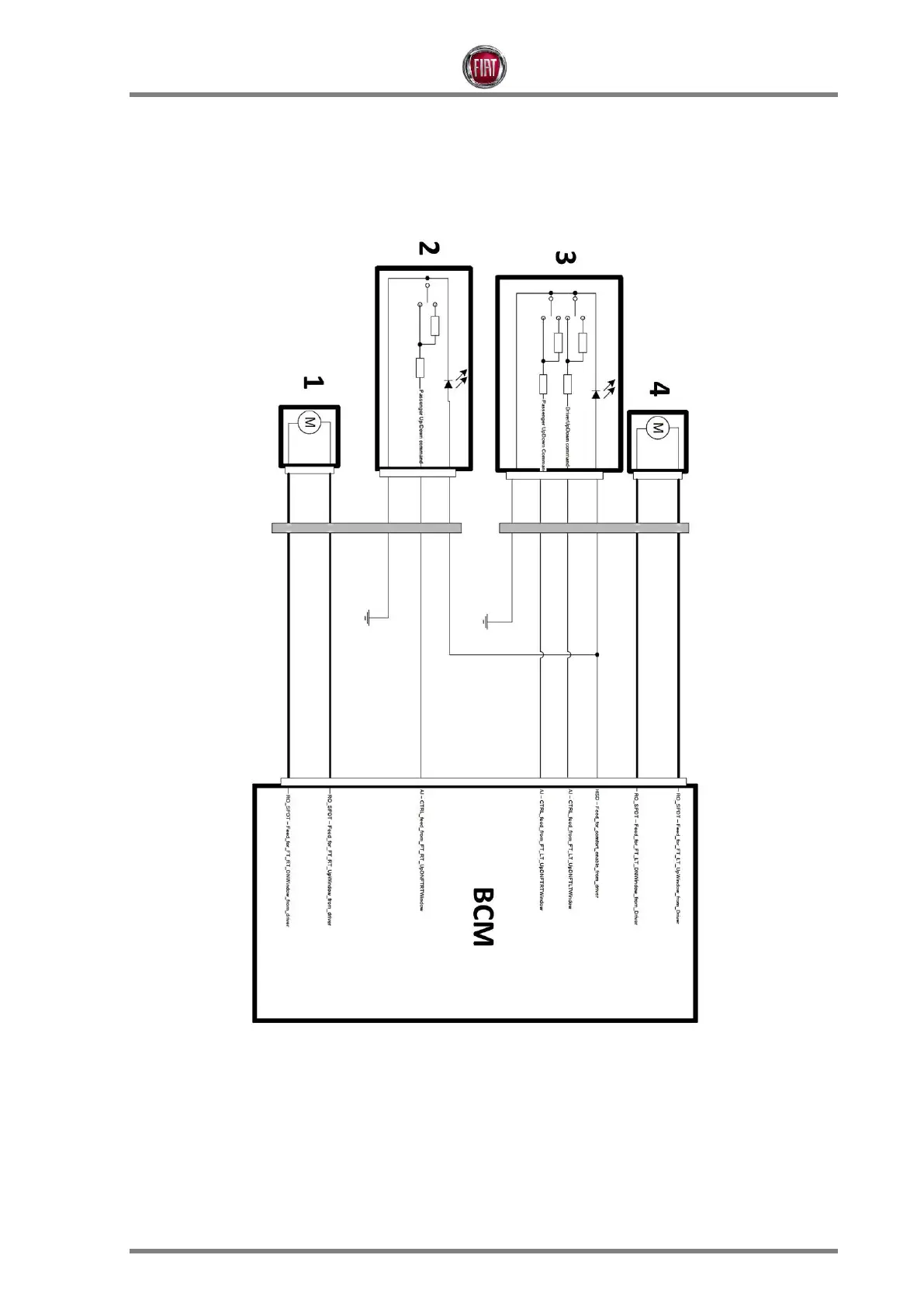

Schema elettrico sollevatore finestrino - Allestimento Low
Legenda:
1. Attuatore sollevatore finestrino laterale sportello passeggero
2. Interruttore di sollevamento finestrino anteriore DX
3. Comandi sportello guidatore
4. Attuatore sollevatore finestrino laterale sportello guidatore
