FIAT TIPO -82- REV 0.0
AUTODIAGNOSIS
En el arranque, la centralita electrónica realiza una prueba de autodiagnosis. Los sensores se
prueban cada vez que se activan. Si falla un solo sensor, todo el sistema se desactiva.
Los fallos son registrados por su tipo y frecuencia; esta información se puede leer con la herramienta
de diagnosis mediante la red CAN y se muestra en la pantalla del salpicadero.
Cada sensor tiene su propio código de fallo:
• Cortocircuito VBAT
• Circuito abierto / cortocircuito en el lado GND
• Error interno
Alimentación de sensores:
• Cortocircuito en el lado GND
Microcontrolador:
• Error interno (ROM / RAM / EEPROM)
DESCRIPCIÓN DE COMPONENTES
Sensores de ultrasonidos
El sensor es un dispositivo de ultrasonidos que actúa como transmisor inteligente y receptor de
paquetes de impulsos ultrasónicos. La frecuencia de impulsos es originada por el sensor.
Esta tecnología se basa en el uso de transductores piezoeléctricos en la transmisión y recepción. El
transductor, accionado por el voltaje adecuado, genera una onda de ultrasonidos que se refleja en el
obstáculo y vuelve al transductor, que la convierte en voltaje. Este voltaje se envía a la centralita
electrónica por la misma línea que se utiliza para la solicitud de transmisión.

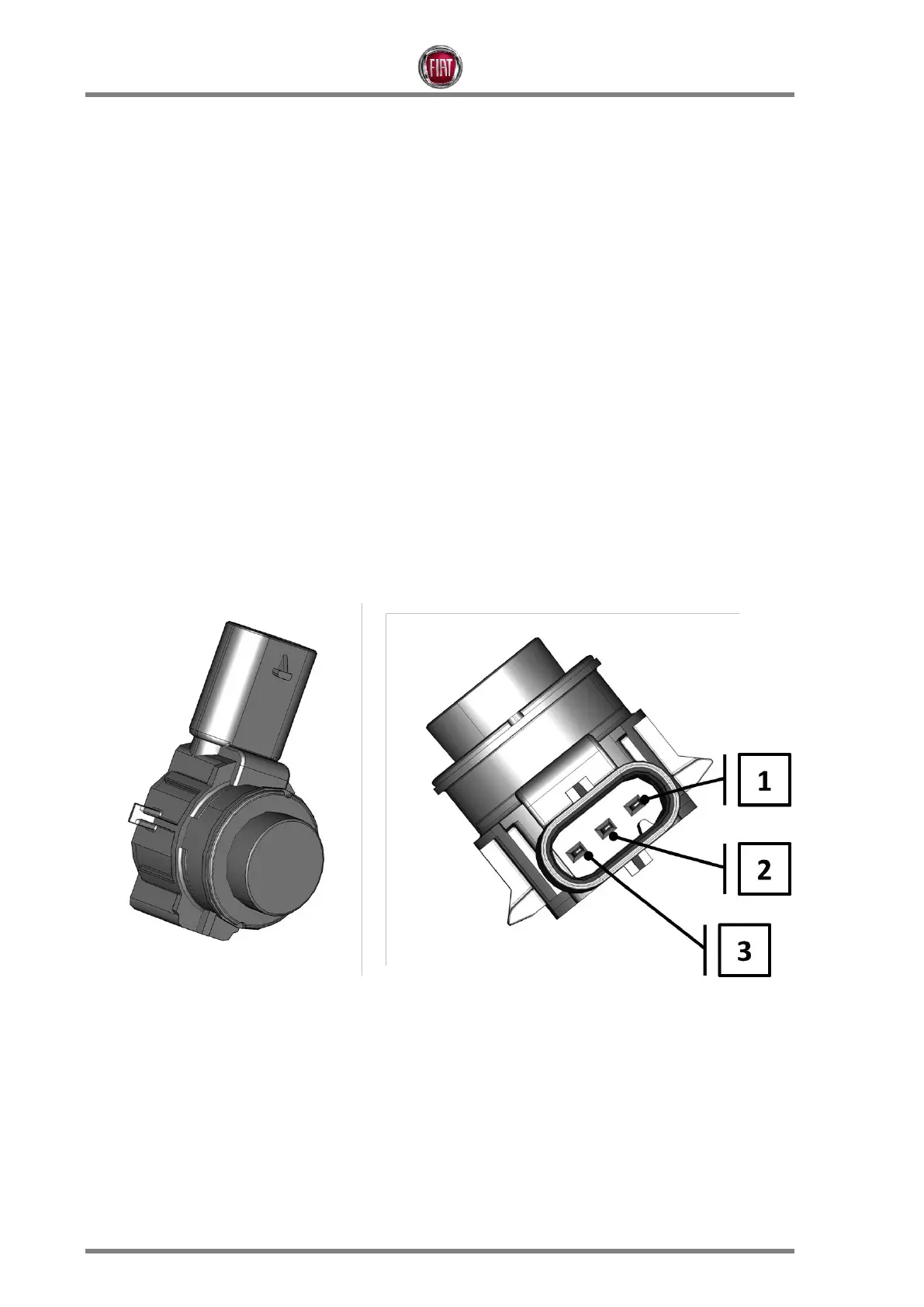

Leyenda:
1. Voltaje
2. Señal
3. Masa
