FIAT TIPO -65- AUSG. 0.0

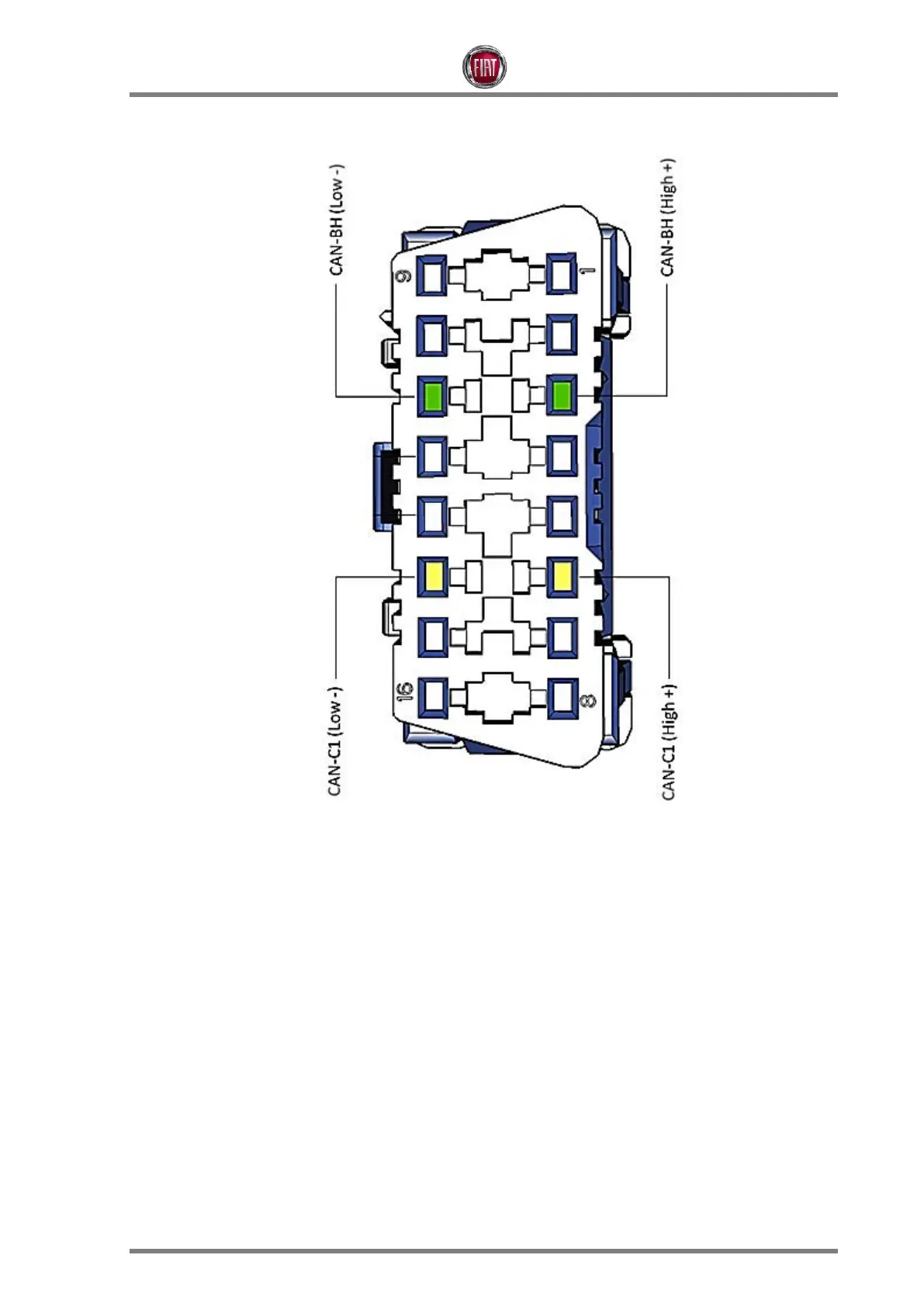

Mehrfach-Diagnosestecker DLC
Die drei digitalen Netze sind an folgende Pins im Mehrfach-Diagnosestecker gelegt:
Pin 3 – CAN-BH High
Pin 11 – CAN – BH Low
Pin 14 – CAN-C1 Low
Pin 6 – CAN-C1 High
