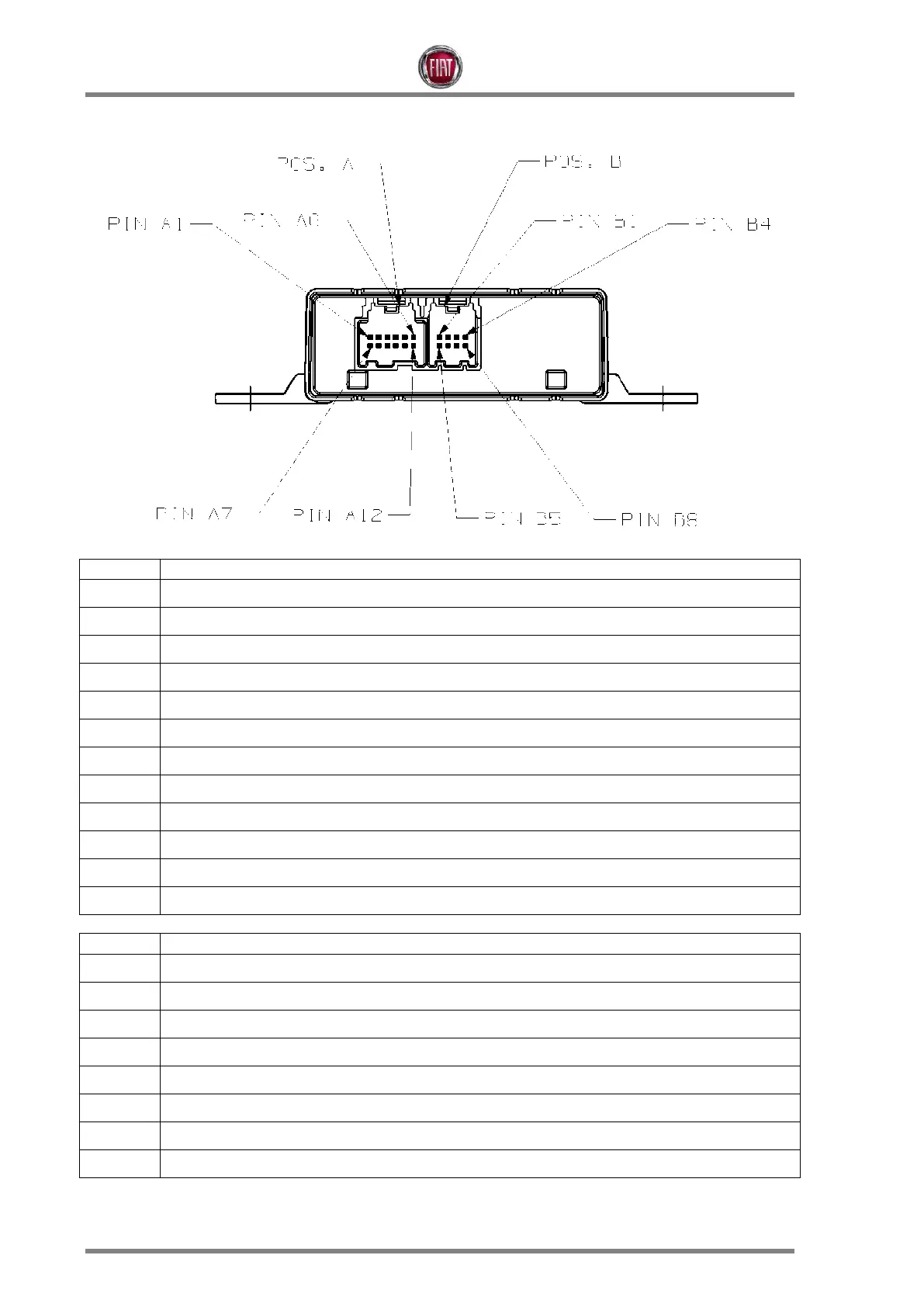

Pinbelegung
PIN
Signalbeschreibung
A1
Zündstrom
A2
n.a.
A3
n.a.
A4
n.a.
A5
n.a.
A6
CAN + HIGH
A7
Systemmasse
A8
n.a.
A9
n.a.
A10
n.a.
A11
n.a.
A12
CAN - LOW
PIN
Signalbeschreibung
B1
Sensor (hinten rechts außen)
B2
Sensor (hinten rechts innen)
B3
Sensor (hinten links innen)
B4
Stromversorgung Sensor hinten
B5
Sensor (hinten links außen)
B6
Anhängereingang
B7
n.a.
B8
Sensormasse
