FIAT TIPO -63- REV 0.0

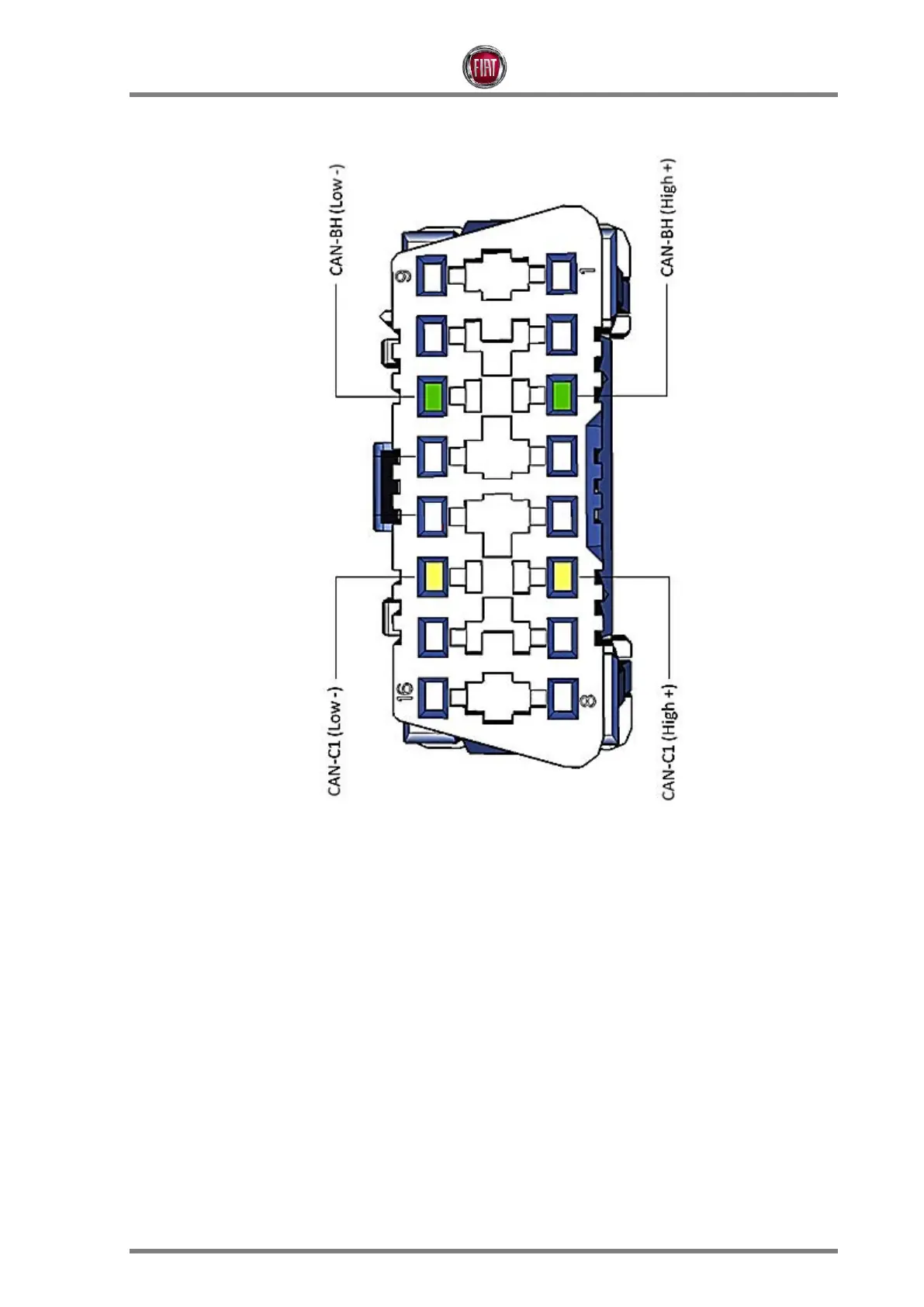

Conector de diagnosis múltiple DLC
Las tres redes están situadas en el conector de diagnosis múltiple, en los siguientes pines:
Pin 3 – CAN-BH alto
Pin 11 – CAN-BH bajo
Pin 14 – CAN-C1 bajo
Pin 6 – CAN-C1 alto
