FIAT TIPO -85- REV 0.0

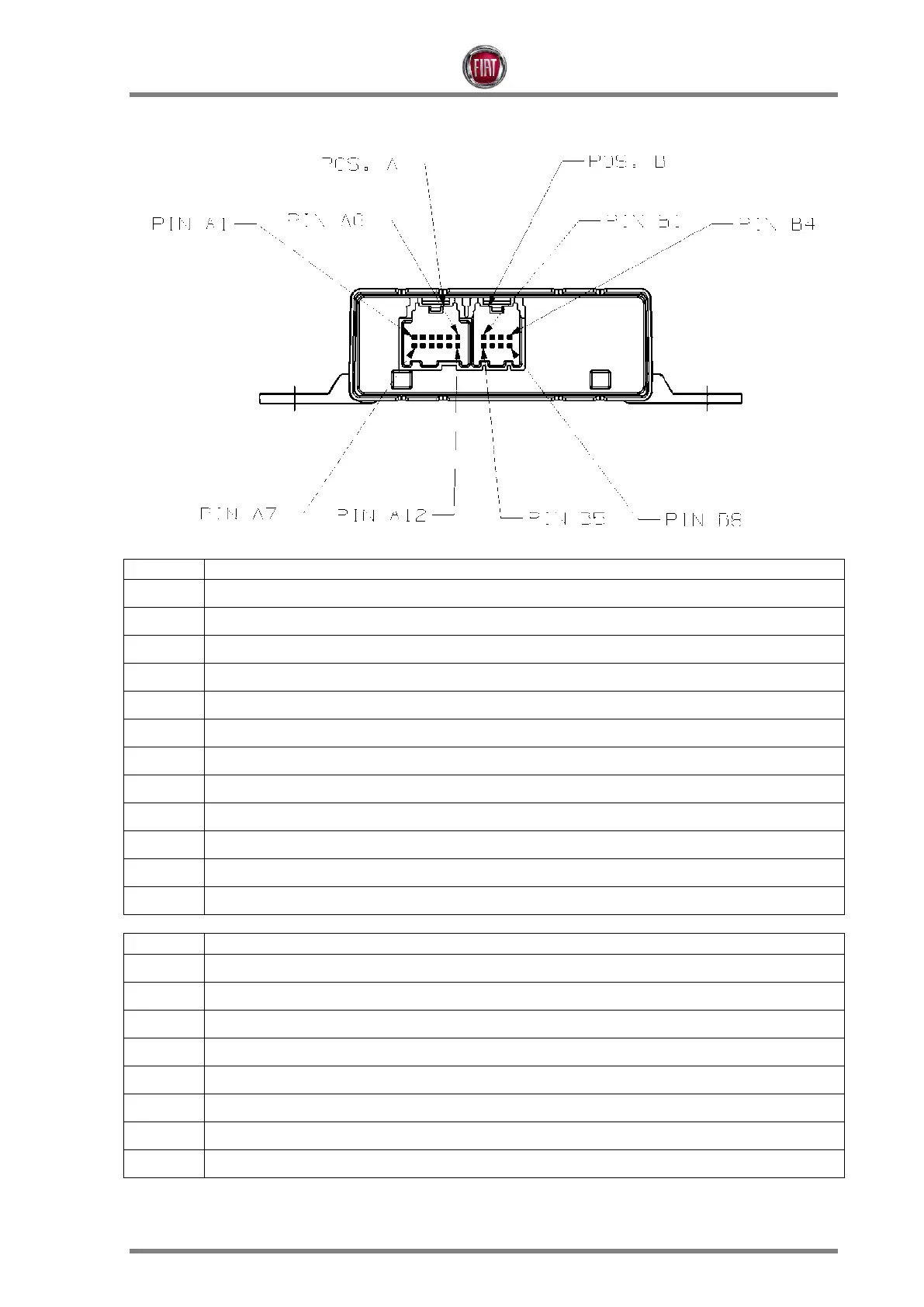

Asignación de pines
PIN
Descripción de señal
A1
Alimentación de encendido
A2
n.c.
A3
n.c.
A4
n.c.
A5
n.c.
A6
CAN + ALTO
A7
Masa del sistema
A8
n.c.
A9
n.c.
A10
n.c.
A11
n.c.
A12
CAN - BAJO
PIN
Descripción de señal
B1
Sensor (externo trasero derecho)
B2
Sensor (interno trasero derecho)
B3
Sensor (interno trasero izquierdo)
B4
Alimentación de sensor trasero
B5
Sensor (externo trasero izquierdo)
B6
Entrada para remolque
B7
n.c.
B8
Masa del sensor
