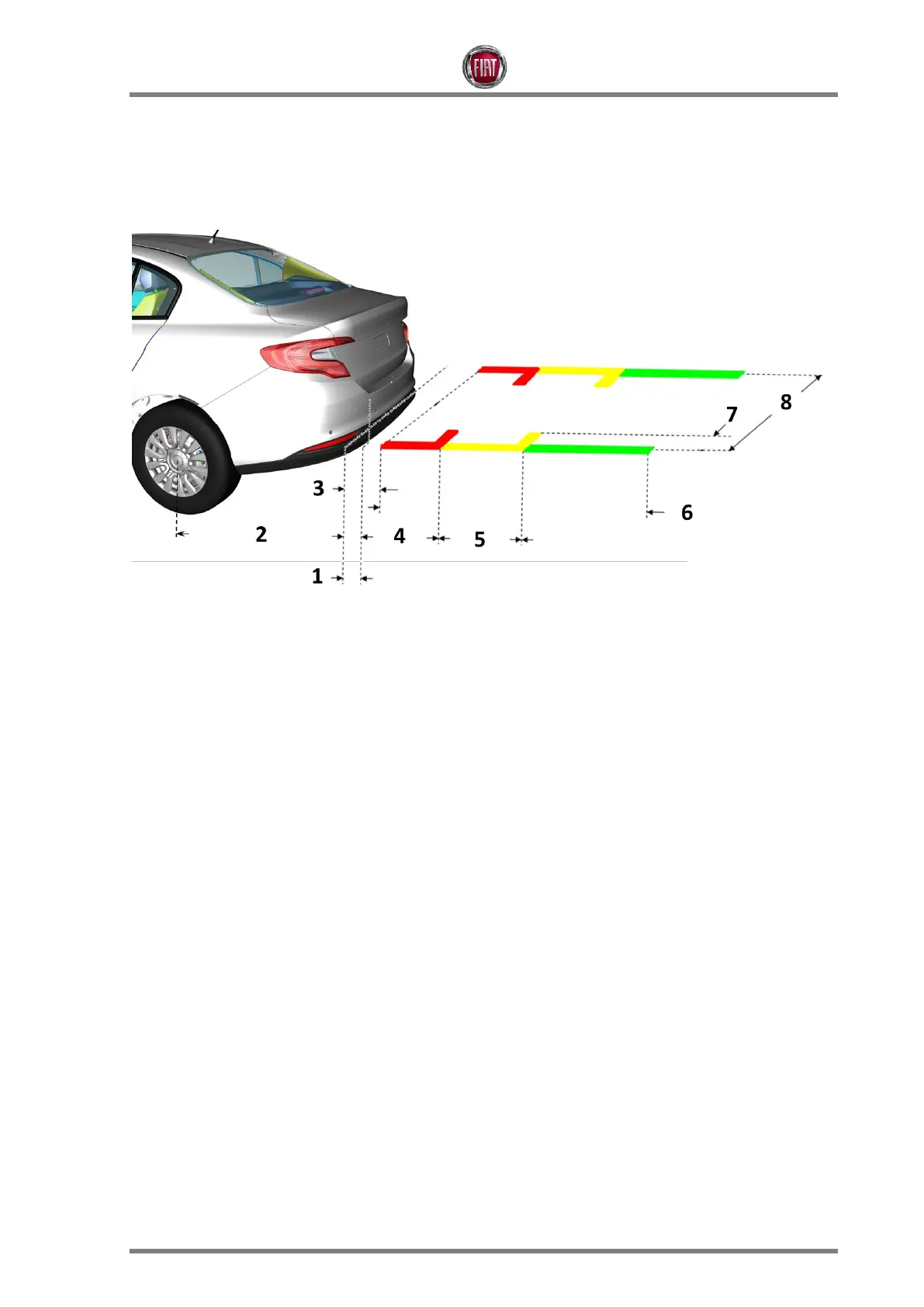

Le quadrillage utilise plusieurs zones colorées pour indiquer la proximité par rapport aux obstacles :
rouge pour la zone la plus proche au pare-chocs
jaune pour la zone au milieu de la ligne de grille
vert pour la zone la plus éloignée du pare-chocs
Légende :
1 – Protection du pare-chocs
5 – Distance par rapport au deuxième repère
2 – Distance du pneu par rapport à la
caméra
6 – Longueur de superposition
3 – Décalage de début pour projection
pare-chocs
4 – Distance par rapport au premier
repère
8 – Largeur de superposition
