FIAT TIPO -65- WER. 0.0

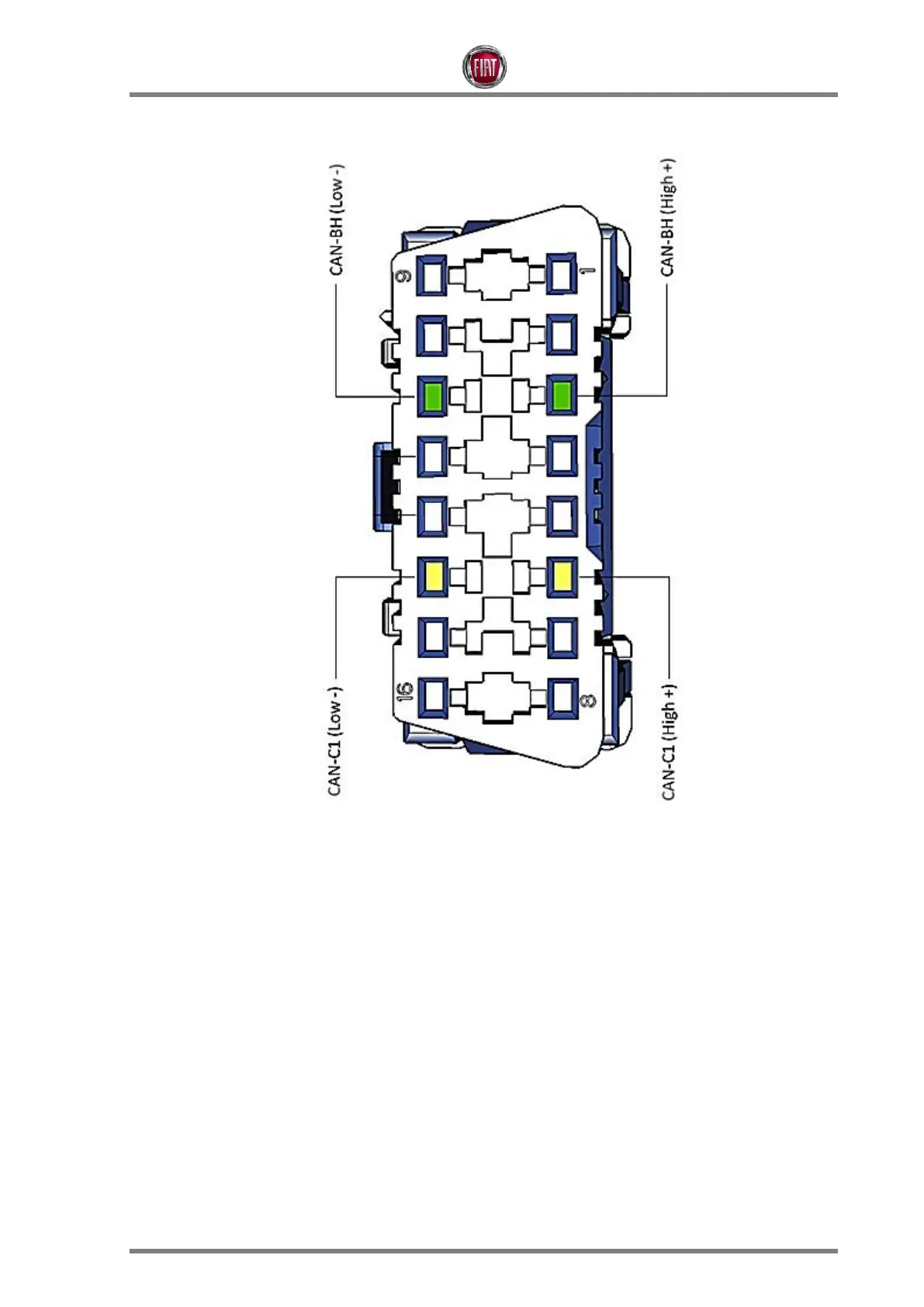

Wielofunkcyjne złącze diagnostyki DLC
Trzy sieci połączone są z wielofunkcyjnym złączem diagnostycznym w następujących stykach:
Styk 3 – CAN-BH High
Styk 11 – CAN – BH Low
Styk 14 – CAN-C1 Low
Styk 6 – CAN-C1 High
