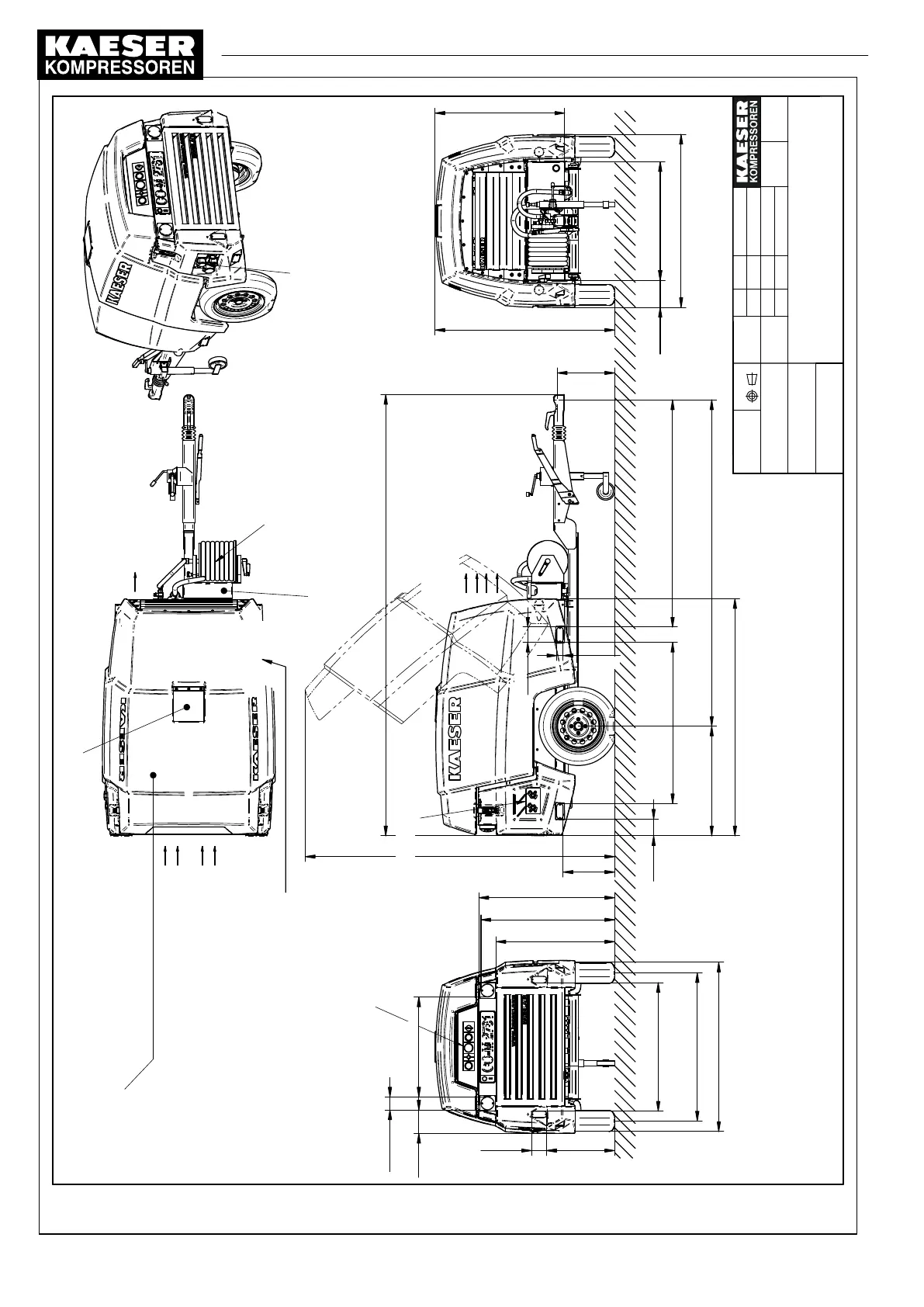

Dimension and connection dim.
10226349 D 00
Status
F R E I G E G E B E N
USE
Engine exhaust
Area covered by the vehicle,
without towbar 22.60 feet²
Control panel
Compressed air outlet
Retracted lifting eye
Cooling air inlet
Cooling air outlet
Option Hose reel
Optional anti-theft chain
Generator option
42 5/16
Track width
48 3/8
33 7/8
38 3/4
37
33 7/87 3/4
49 7/16
max. 52 3/8
max. 96 11/16
min. 93 1/8
16 3/8
38 3/16
19 3/8 4 7/16
28 9/16
3 3/4
O
6 3/4
36 11/16
14 3/4
max. 68 5/16
46
4 3/4
31 5/16
67 3/4
4 7/16
1 7/8
Optional document pocket
