Address Description Range of Values *
PS1 PS2 PS3 PS4
072 162 073 162 074 162 075 162 REF_1: m1 PSx 0.00 … {0.20} … 1.00
072 163 073 163 074 163 075 163 REF_1: m2 PSx 0.15 … {1.50}
072 164 073 164 074 164 075 164 REF_1: IR,m2 PSx 0.10 … {1.00} … 1.50
072 172 073 172 074 172 075 172 REF_2: m1 PSx 0.00 … {0.20} … 1.00
072 165 073 165 074 165 075 165 REF_2: m2 PSx 0.15 … {1.50}
072 166 073 166 074 166 075 166 REF_2: IR,m2 PSx 0.10 … {1.00} … 1.50
072 192 073 192 074 192 075 192 REF_3: m1 PSx 0.00 … {0.20} … 1.00
072 193 073 193 074 193 075 193 REF_3: m2 PSx 0.15 … {1.50}
072 194 073 194 074 194 075 194 REF_3: IR,m2 PSx 0.10 … {1.00} … 1.50
* Default setting in curly braces {}
1 2
1
2
I
d
/I
ref
I
diff>
I
R,m2
m
1
m
2
I
R
/I
ref
64Z6021A_EN

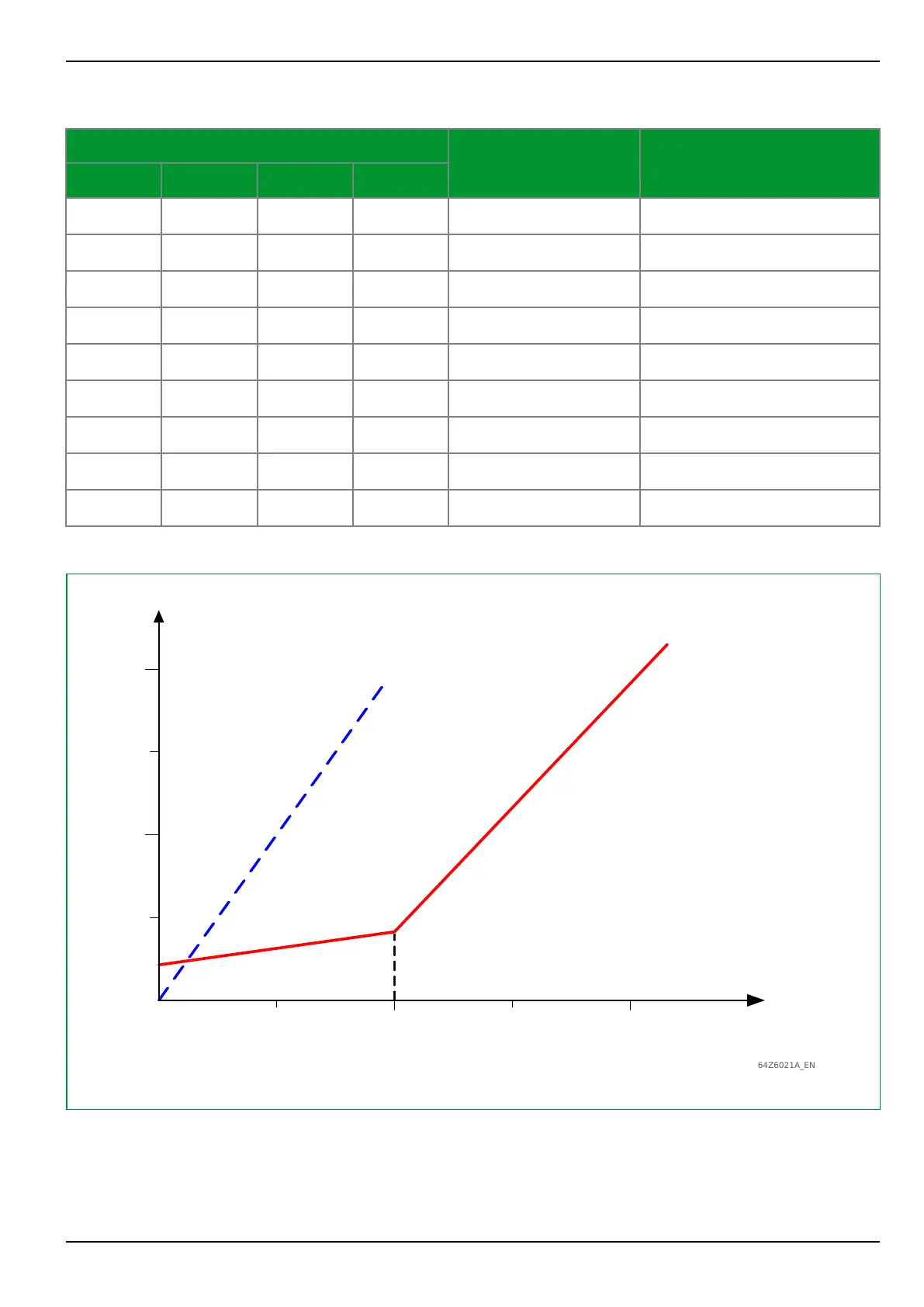

Fig. 3-102: Tripping characteristic of the ground differential protection with the “Low imped. / IP,max” operating
mode
