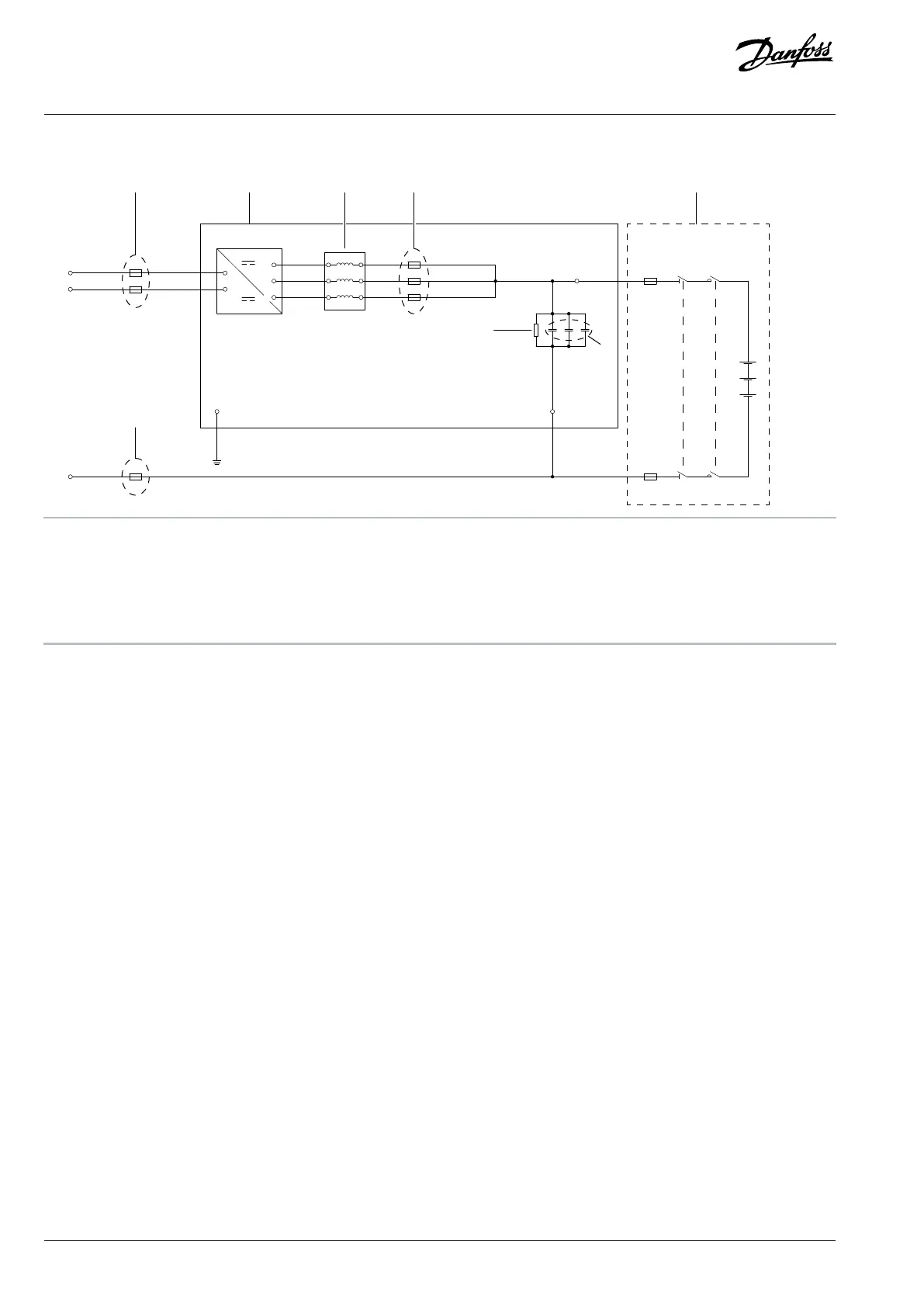

10.3.5 Wiring Diagram, DC/DC Converter, DR10L
1 DC-bus fuses, option 2 Source DC- fuses, option
3 DC/DC converter module DR10L 4 DC-filter inductor
5 Source DC+ fuses, option 6 Discharging resistor
7 Capacitors 8 DC source/load
Figure 162: Wiring Diagram, DR10L
