Installation and Set Up
Advanced Punch Service Manual © Copyright 2009 GBC. All rights reserved. 8-41
AdvancedPunch
I
AdvancedPunch è dotato di diversi set di matrici di perforazione a
sostituzione rapida che consentono di perforare documenti in serie in
base alla matrice scelta. È possibile utilizzare AdvancedPunch per
perforare documenti in base a uno degli schemi di perforazione riportati
nella Tabella 1 utilizzando la matrice di perforazione appropriata.

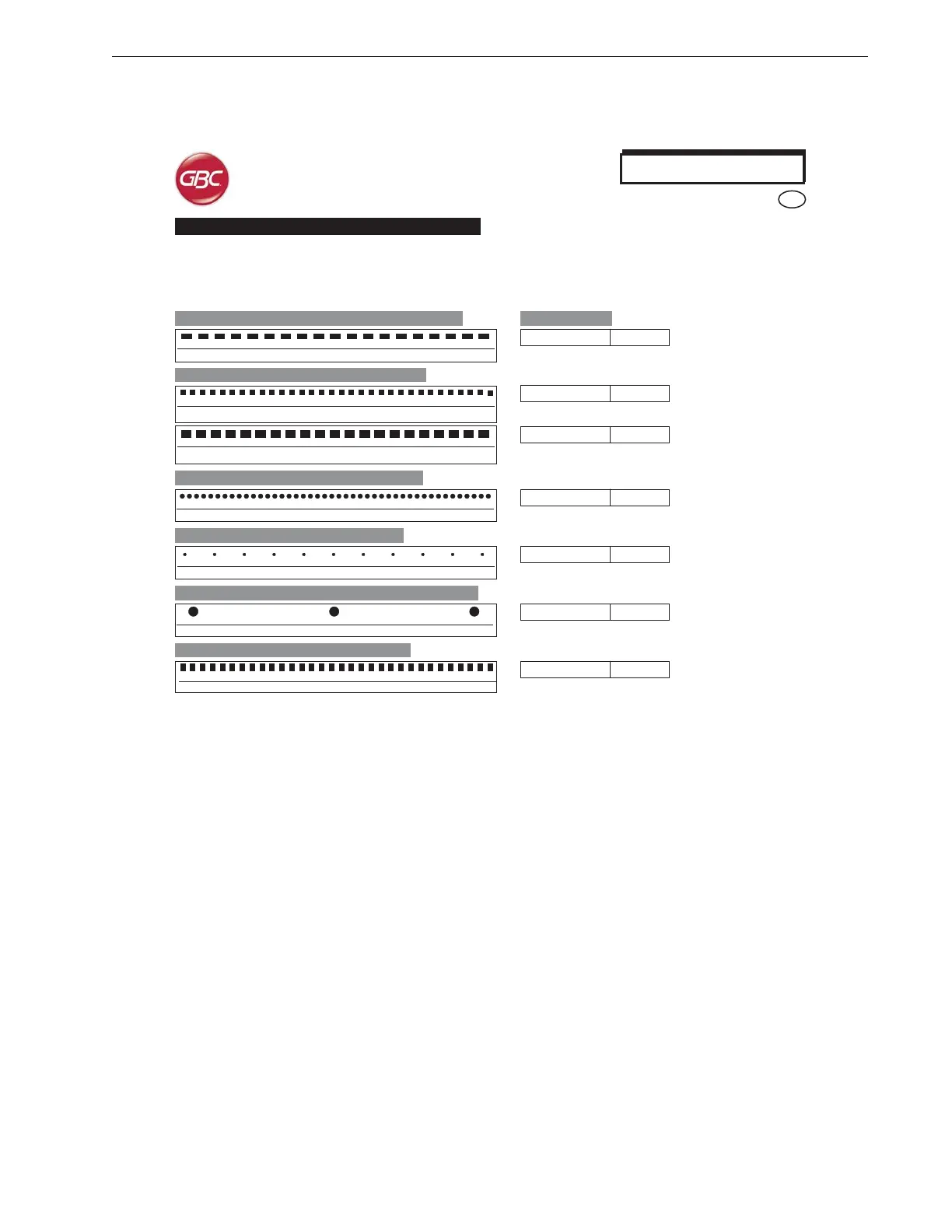

4. SCHEMI DI PERFORAZIONE
Per la rilegatura con pettini in plastica, utilizzare la seguente matrice:
Per la rilegatura Twin Loop™, utilizzare la seguente matrice:
Per la rilegatura Color Coil™ utilizzare la seguente matrice:
Per la rilegatura Velo™ utilizzare la seguente matrice:
For Velo® Bind choose from:
Foratura di fogli sciolti per raccoglitori ad anelli, utilizzare la seguente matrice:
©2003 GBC, Northbrook Illinois - Tutti i diritti riservati. Rev 10/02 R2 3/03 Gli schemi di foratura rappresentati nei grafici non riflettono le dimensioni reali di
foratura e di spaziatura tra i fori.
Per la rilegatura Proclick
®
utilizzare la seguente matrice:
Numero pezzo Xerox
XEROX PB-19H 008R13066
XEROX C4-44H 008R13067
XEROX W2-21H-SQ 008R13068
XEROX W3-32H-SQ 008R13069
XEROX VB-11H 008R13070
XEROX PC-32H 008R13071
XEROX 3H 008R13072
Rilegatura a dorso plastico; dimensioni fori: 8 mm x 2,9 mm (0,313” x 0,116”); interasse fori: 14,3 mm (0,563”)
1 19
Rilegatura a dorso metallico, filo W3; fori circolari; 3 fori per pollice; dimensioni fori: 4 mm x 4 mm (0,156” x 0,156”);
interasse fori: 8,5 mm (0,333”)
1
32
Rilegatura a dorso metallico, filo W2; fori circolari; 2 fori per pollice; dimensioni fori: 6,4 mm x 5,4 mm (0,250”
x 0,214”); interasse fori: 12,7 mm (0,500”)
1
21
Spirali C4; fori circolari; 4 fori per pollice; diametro: 4,4 mm (0,174”); interasse fori: 6,3 mm (0,2475”)
441
Rilegatura VB Velobind™; fori circolari; 1 foro per pollice; diametro: 3,2 mm (0,125”); interasse fori: 25,4 mm (1”)
11
1
Raccoglitori a 4 anelli, formato standard U.S.A. per fogli sciolti; fori circolari: diametro 8 mm (0,316”)
3
1
W3 Proclick
®
; dimensioni fori: 4,9 mm x 5,5 mm; 0,196” x 0,215” (LxW); interasse fori: 8,5 mm (0,333”)
1
32
