MMC Smart Drive Hardware Manual - DRIVE RESIDENT DIGITAL MMC CONTROL

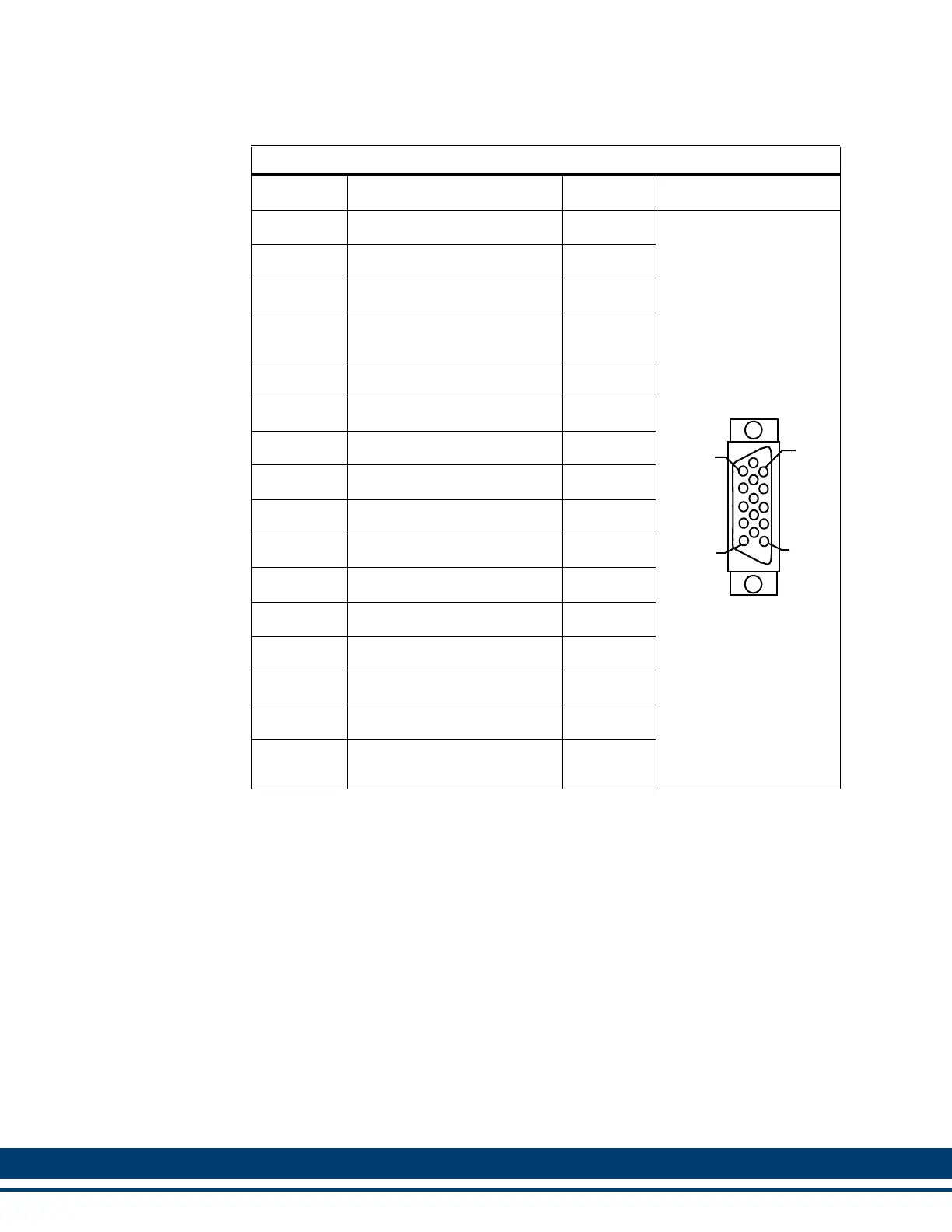

Table 12-9: User Port Pin Assignments
Pin Signal In/Out Connector Pinout
1 NC N/A
15-pin HD male D-sub
2 N/C N/A
3 N/C N/A
4
RS232 Data-terminal-ready
(12 Vdc)
Out
5 RS232 Request-to-Send Out
6 N/C N/A
7 RS232 Clear- to-Send In
8 Signal Ground In/Out
9 RS232 Receive Data In
10 RS232 Transmit Data Out
11 N/C N/A
12 RS485 Receive Data + In
13 RS485 Receive Data - In
14 RS485 Transmit Data + Out
15 RS485 Transmit Data - Out
Connector
Shell
Drain In
5
1
15
11
