MMC Smart Drive Hardware Manual - DRIVE RESIDENT DIGITAL MMC CONTROL

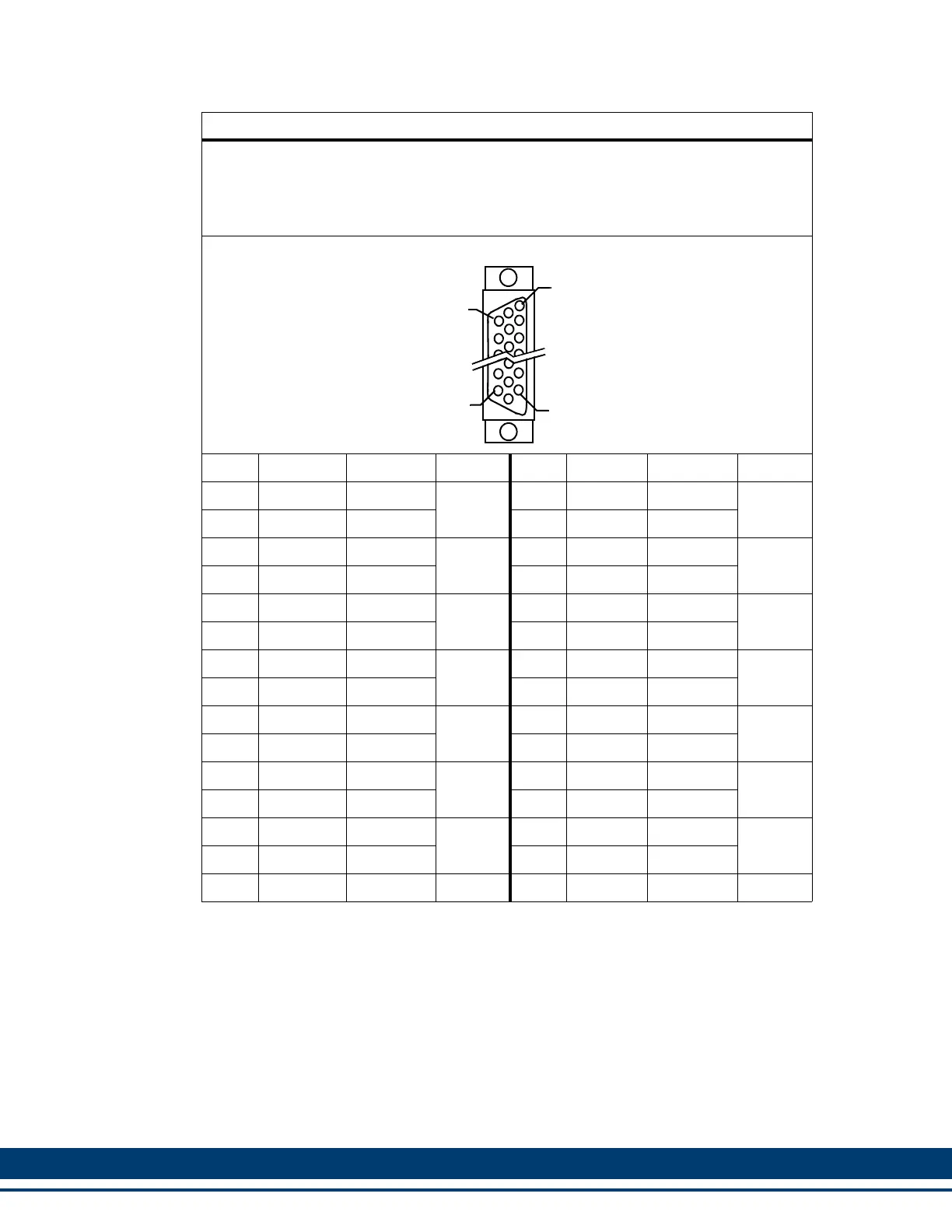

Table 12-19: General I/O Port to Flying Lead Cable
Part Numbers:
1 M (3.3 ft): M.1302.8257 15 M (49.2 ft): M.1302.8290
3 M (10 ft): M.1302.8258 30 M (98.4 ft): M.1302.8291
9 M (29.5 ft): M.1302.8259
Cable type: 28 AWG (pins 9 & 10 are 20 AWG), shielded, twisted pair, 26 conductor.
26-Pin HD female D-sub (to Gen I/O Port, face view)
Pin Signal Color Notes Pin Signal Color Notes
1 DCOUT1 Blk Twisted 15 IO24C Brn Twisted
2 DCOUT2 Wht/Blk Pair 16 IO24C Wht/Brn Pair
3 DCOUT3 Red Twisted 17 IO24C Vio Twisted
4 DCOUT4 Wht/Red Pair 18 IO24C Wht/Vio Pair
5 DCOUT5 Grn Twisted 19 DCIN1 Pnk Twisted
6 DCOUT6 Wht/Grn Pair 20 DCIN2 Wht/Pnk Pair
7 DCOUT7 Org Twisted 21 DCIN3 Blk/Yel Twisted
8 DCOUT8 Wht/Org Pair 22 DCIN4 Gry/Grn Pair
9 24VDCIN Gry Twisted 23 DCIN5 Grn/Red Twisted
10 IO24V Wht/Gry Pair 24 DCIN6 Yel/Red Pair
11 IO24V Blu Twisted 25 DCIN7 Gry/Blu Twisted
12 IO24V Wht/Blu Pair 26 DCIN8 Yel/Blu Pair
13 IO24V Yel Twisted
14 IO24C Wht/Yel Pair
Shell Drain N/A
9
1
26
17
