16
TOS3200

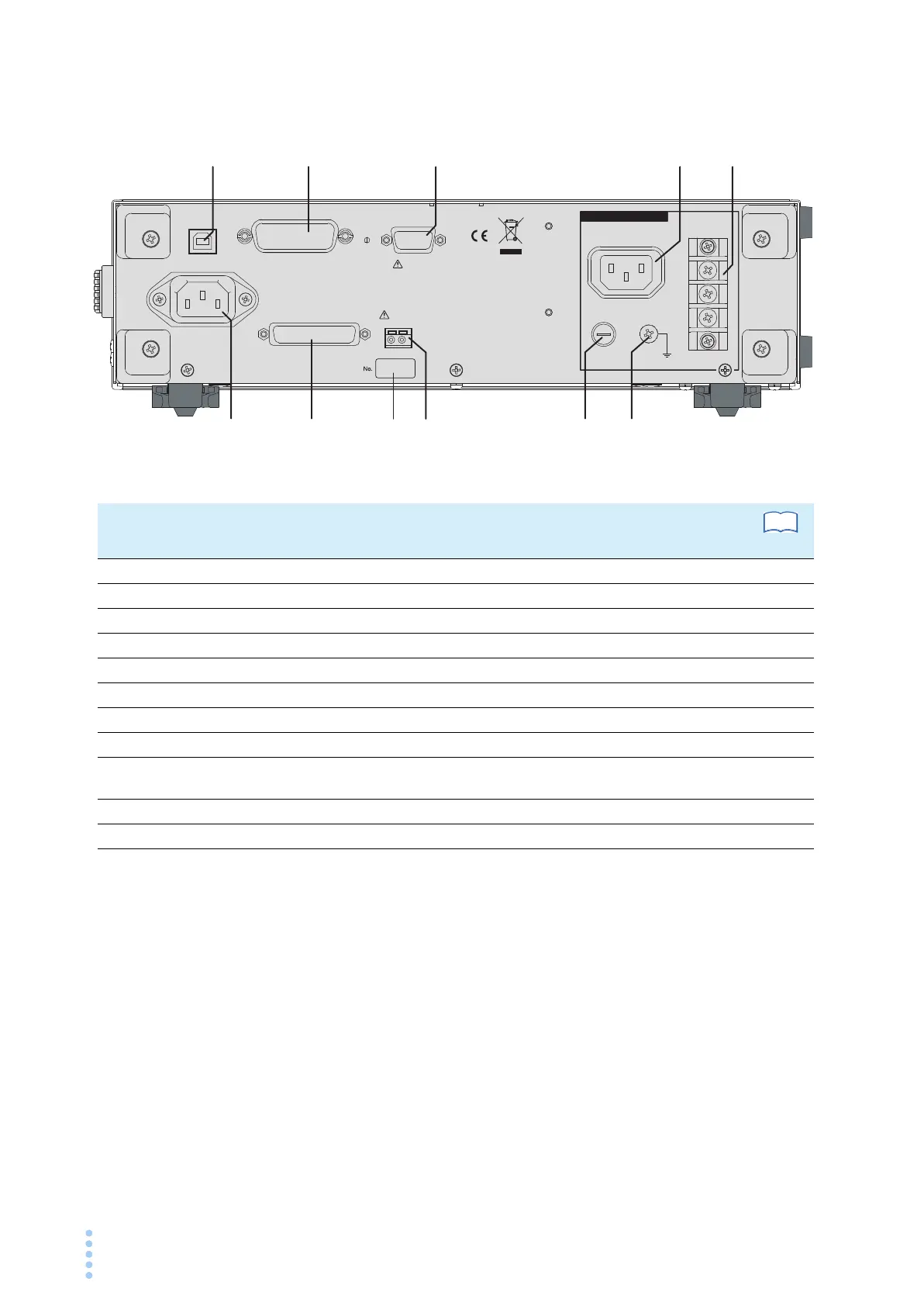

Rear panel
No. Name Function
Page
1
USB connector USB interface. 109
2
GPIB connector GPIB interface. 107
3
RS232C connector RS232C interface. 104
4
AC LINE IN AC inlet for the EUT. 27
5
AC LINE OUT Supplies the power applied to the AC inlet for the EUT. 42
6
AC LINE AC inlet for the TOS3200. 27
7
SIGNAL I/O connector External control signal connector. 96
8
Serial number The serial number of the TOS3200.
9
CAL terminal A terminal only used for calibration. Do not connect anything to
this terminal.
10
FUSE Input power fuse for the EUT. 166
11
FOR OPTION terminal Connect the GND wire of the OT01-TOS Multi Outlet. 43
AC LINE
SH1 AH1 T6 TE0 L4 LE0 SR1 RL1 PP0 DC1 DT0 C0 E1
GPIB
USB
RS232C
SIGNAL I/ O
KIKUSUI ELECTRONICS CORP.
MADE IN JAPAN
SIGCOM
CAL
85
-
250V
50/60Hz
MAX 70VA
本製品のカバーは絶対に取り外してはいけません。
感電事故防止のため、入力電源コードのGND線を
確実に接地してご使用ください。
火災事故防止のため、定められた定格、特性の
ヒューズをご使用ください。
TO AVOID ELECTRIC SHOCK, THE POWER CORD PROTECTIVE
GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND.
WITH 250V FUSE OF THE SPECIFIED TYPE AND RATING.
FOR CONTINUED FIRE PROTECTION, REPLACE FUSE ONLY
DO NOT REMOVE COVERS, REFER SERVICING TO QUALIFIED
PERSONNEL.
WARNING
警告
AC LINE IN
85
-
250V
50
/
60Hz
AC LINE OUT
MAX 1500VA
L
N
G
EUT
FOR
OPTION
FUSE
250
V
15A
(
T
)
1 2 3 5
6 7 8 9 10 11
4
