Kollmorgen - December 2011 99
MMC Smart Drive Hardware Manual - 230V 1/3 PHASE MMC SMART DRIVE

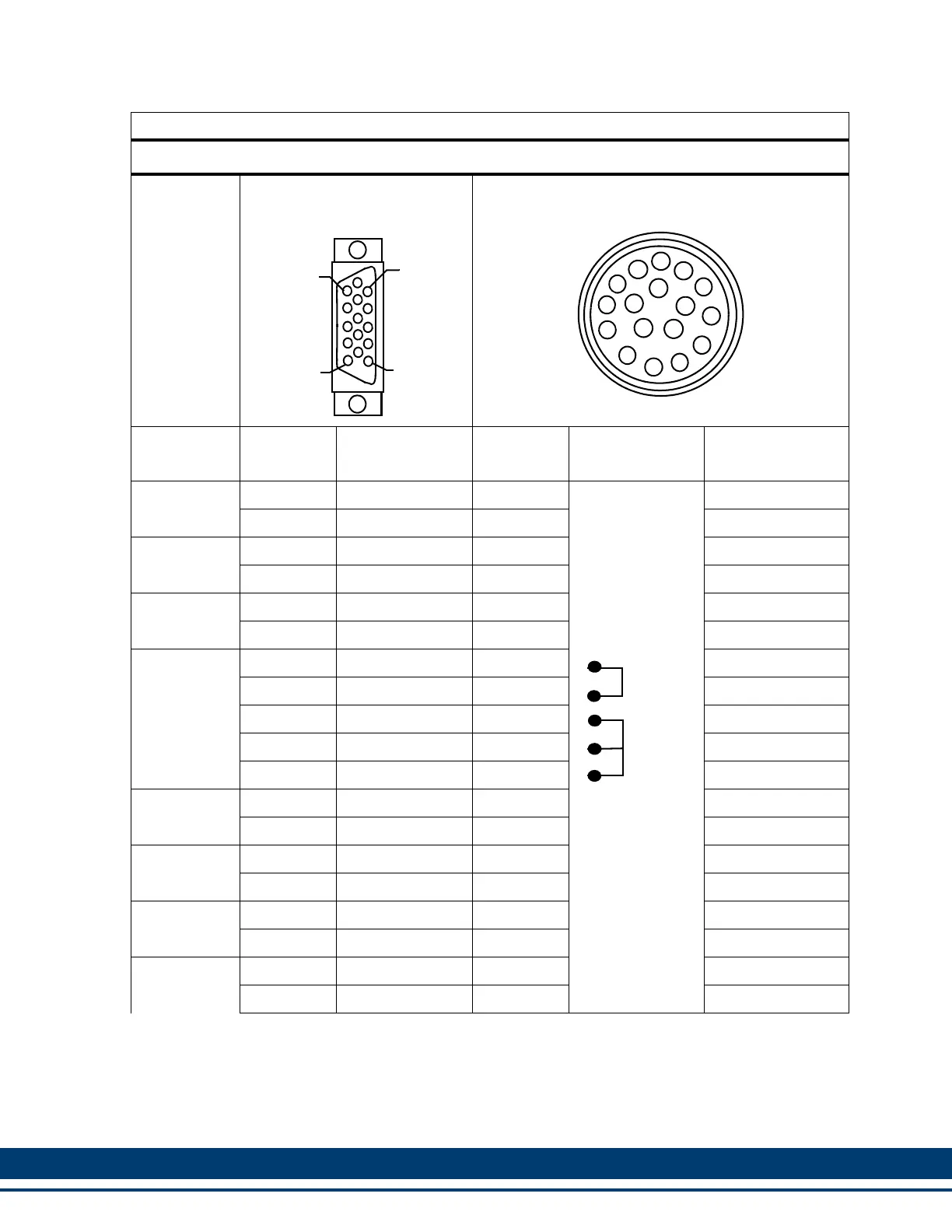

Table 5-27: Feedback Port (F1/F2) Encoder to FSM Motors
For Part Numbers, see Table 5-26 on page 98
Twisted Pair,
28 AWG
16 AWG
D-sub 15-Pin HD Male
Connector to MMC Smart
Drive
Connector to Motor
Wire
Color
Pin
Number
Signal Type
Pin
Number
Jumper
Connections
Signal Type
Black 1 A A A
White/Black 2 A/ B A/
Red 3 B C B
White/Red 4 B/ D B/
Green 5 I E I
White/Green 10 I/ F I/
Gray 14 +5V J +5VDC
K +5VDC
White/Gray 6 COM L COM
M COM
S TEMPERATURE-
Blue 13 S2 N S2
White/Blue 12 S1 T S1
Brown 8 S3 P S3
White/Brown 11 TEMPERATUR R TEMPERATURE
7 N/C N/U N/A
9 N/C N/U N/A
15 N/C G N/C
White/Violet N/U N/A H N/C
5
1
15
11
L
K
J
H
G
F
E
D
C
B
A
N
T
S
R
P
M
