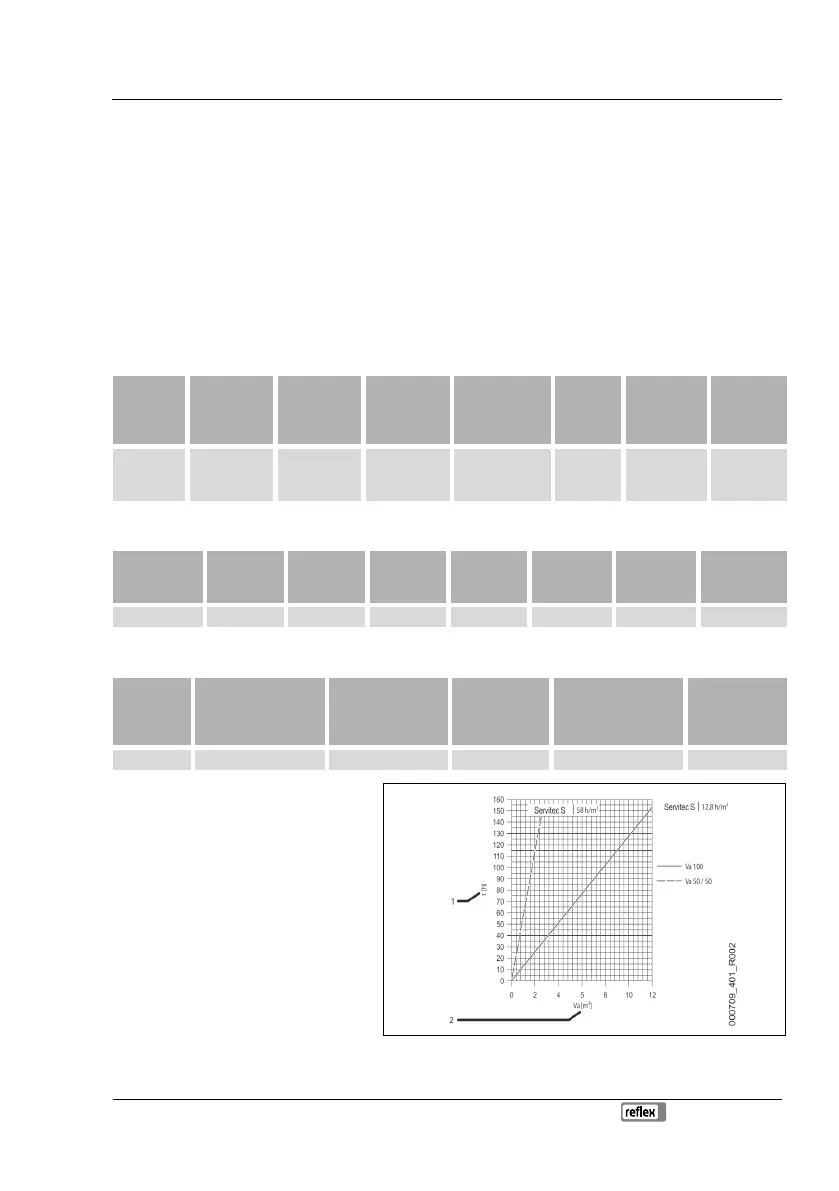

Page #11 background image
Techni
sche Daten
Vakuum-Sprühentgasung — 20.05.2019
Deutsch11
5 Technische Daten
Hinweis!
Folgende Werte gelten für alle Anlagen:
Zulässige Vorlauftemperatur:
Zulässige Betriebstemperatur Nachspeiseentgasung:
Zulässige Umgebungstemperatur:
Zulässiger Betriebsüberdruck:
Maximaler Zulaufdruck für Nachspeisung:
Nachspeiseleistung:
Ausscheidungsgrad gelöste Gase:
Ausscheidungsgrad freie Gase:
Schutzgrad:
70° C
0 °C
30 °C
0 °C
– 35 °C
8 bar
6 bar
0,05 m³/h
90 %
100 %
IP 42
5.1 Elektrik
Typ
Elektrische
Leistung
(kW)
Elektrischer
Anschluss
(V / Hz)
Absicherung
(A)
Anzahl
Schnittstellen
RS-485
I/0 Modul
Elektrische
Spannung
Steuereinheit
(V, A)
Schallpegel
(dB)
Servitec S 0,2 230 / 50 10 1 Stück als
Ansteckmodul
Externes
optionales
Modul
230, 4 54
5.2 Maße und Anschlüsse
Typ
Gewicht
(kg)
Höhe
(mm)
Breite
(mm)
Tiefe
(mm)
Anschluss
Entgasung
Gerät
Anschluss
Entgasung
Anlage
Anschluss
Nachspeisung
Servitec S 12,4 572 340 211 IG ½ Zoll IG ½ Zoll IG ½ Zoll
5.3 Betrieb
Typ
Anlagenvolumen
(100% Wasser)
(m³)
Anlagenvolumen
(50% Wasser
50% Glykol)
(m³)
Arbeitsdruck
(bar)
Zulässiger
Betriebsüberdruck
(bar)
Temperatur
Betrieb
(°C)
Servitec S 6 4 0,5 4,5 8 >0 70
Richtwerte
für das maximal zu entgasende
Anlagenvolumen „Va“ unter den extremen
Bedingungen der Inbetriebnahme bei einer
Stickstoffreduktion von 18 mg/l auf 10 mg/l.
1
Dauerentgasung „t“ [h]
2
. Anlagenvolumen „Va“ [m
3
]
