Montage
16
— Deutsch Vakuum-Sprühentgasung — 20.05.2019

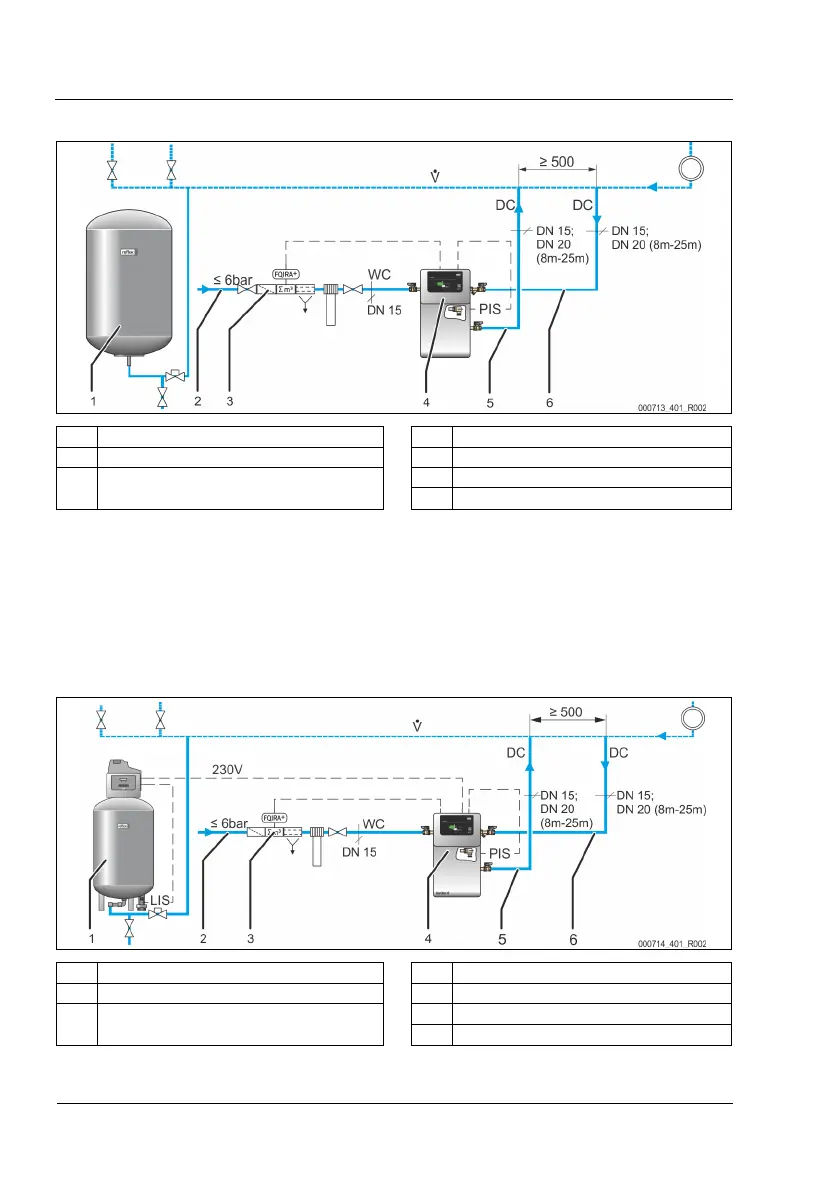

6.4.1 Druckabhängige Nachspeisung Magcontrol
1 Membran-Druckausdehnungsgefäß 4 Gerät
2 Nachspeiseleitung „WC“ 5 Entgasungsleitung „DC“ (entgastes Wasser)
3 Optionale Zusatzausrüstung, siehe Kapitel 4.5
"Optionale Zusatzausrüstung" auf Seite 10
6 Entgasungsleitung „DC“ (gasreiches Wasser)
PIS Drucksensor
Mit der Reflex Control Smart-App wird die Betriebsart „Magcontrol“ eingestellt. Diese Betriebsart gilt für Anlagensysteme mit einem
Membran-Druckausdehnungsgefäß. Die Nachspeisung von Wasser erfolgt abhängig vom Druck im Anlagensystem und dem
eingestellten Mindestbetriebsdruck p0. Der dazu erforderliche Drucksensor ist im Gerät integriert. Die Anschlüsse der
Entgasungsleitungen erfolgen nahe dem Membran-Druckausdehnungsgefäß. Dadurch wird die Drucküberwachung für die
Nachspeisung von Wasser sichergestellt.
6.4.2 Niveauabhängige Nachspeisung Levelcontrol
Im Auslieferungszustand befindet sich das Gerät im Betriebsmodus „Levelcontrol“. Eine Umstellung auf „Magcontrol“ sowie die
Regelung der Anlage erfolgt über die App, siehe Kapitel 9.1 "Reflex Control Smart" auf Seite 22.
1 Druckhaltestation 4 Gerät
2 Nachspeiseleitung „WC“ 5 Entgasungsleitung „DC“ (entgastes Wasser)
3 Optionale Zusatzausrüstung, siehe Kapitel 4.5
"Optionale Zusatzausrüstung" auf Seite 10
6 Entgasungsleitung „DC“ (gasreiches Wasser)
PIS Drucksensor
