— Svenska Vakuum-sprayavgasning — 20.05.2019

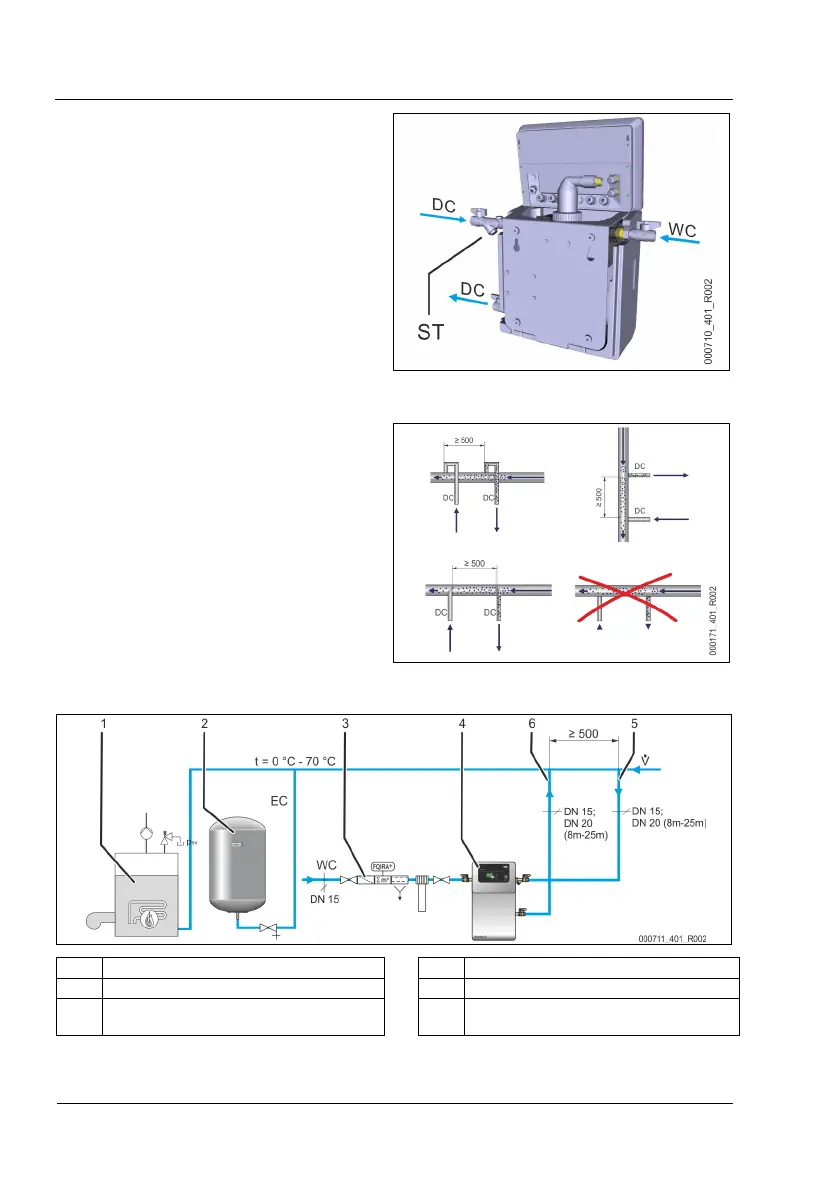

. Skruva på kulventilen för anslutningen eftermatning
”WC” (grönt handtag).
– Om den automatiska eftermatningen inte ansluts
så ska anslutningen ”WC” förslutas med en
blindpropp G ½ tum.
. Skruva på kulventilen med smutsfällan ”ST” (rött
handtag) på avgasningens ingång ”DC”.
. Skruva på kulventilen på avgasningens utgång ”DC”
(blått handtag).
Väggmontering
Enheten monteras på väggen med hjälp av de därför avsedda
hålen på husets baksida. Fästdonen ska väljas på plats i
motsvarighet till väggens egenskaper och enhetens vikt.
6.3.3 Avgasningsledning till anläggningen
Detalj anslutning avgasningsledning ”DC”
Genomför anslutningen av avgasningsledningen ”DC” på
följande sätt:
Undvik att enhetens smutsfälla ”ST” överbelastas av
inträngande grov smuts.
Anslut den gasrika avgasningsledningen ”DC” före den
gasfattiga avgasningsledningen (sett i anläggningens
flödesriktning).
Använd i första hand anläggningssystemets
returledningssida för anslutningen.
– Vattentemperaturen ska ligga mellan 0 °C och 70
°C för att garantera att en tillräcklig avgasning
uppnås.
Enhet i en värmeanläggning, tryckhållning med membrantryckexpansionskärl ”MAG”
1 Värmeanläggning 4 Enhet
2 Tryckexpansionskärl 5 Avgasningsledning ”DC” (gasrikt vatten)
3
Extraenhet som tillval, se kapitel 4.5
"Extrautrustning som tillval" på sida 10
6 Avgasningsledning ”DC” (avgasat vatten)
