Montage
Dégazage par pulvérisation sous vide20.05.2019
Français15
Procéder comme suit :
L’intégration des conduites de dégazage « DC » est réalisée dans le débit volumétrique principal « V » du système de
l’installation.
L’appareil nécessite deux conduites de dégazage pour le système.
Une conduite de dégazage pour l'eau riche en gaz depuis le système
Une conduite de dégazage pour l'eau pauvre en gaz vers le système.
Montez les conduites de dégazage à proximité de la conduite d'expansion « EC ».
Vous garantissez ainsi des rapports de pression stables.
Placez l'appareil à proximité de la cuve d'expansion de pression à membrane « MAG ».
Vous assurez ainsi une surveillance de la pression du vase d'expansion de pression à membrane.
Réglez la commande en mode « Magcontrol ».
Remarque !
Observez l’intégration dans le débit volumétrique principal « V ». Surtout avec les variantes de commutation à
aiguillages hydrauliques et apports dans le retour.
Variantes de commutation et de réalimentation, voir le chapitre 6.4 "Variantes de commutation et de
réalimentation" à la page 15.

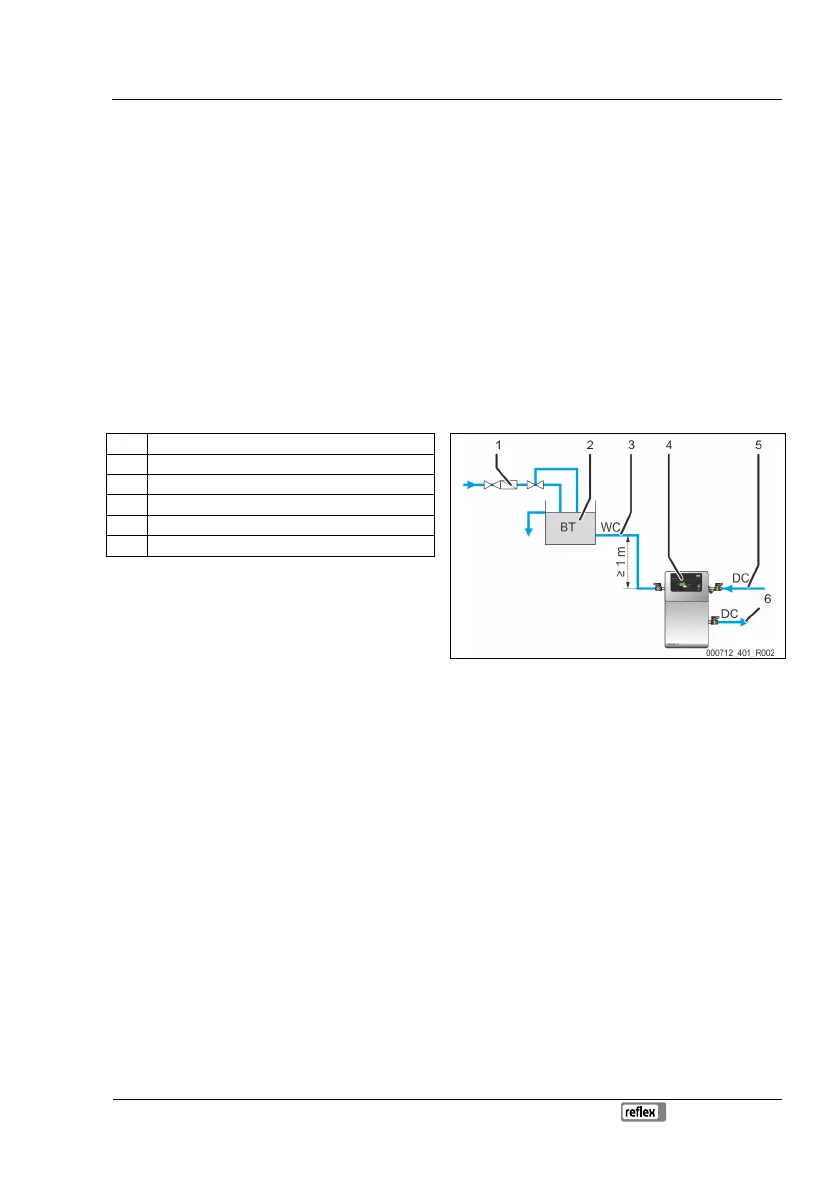

6.3.3.1 Conduite de réalimentation
1 Collecteur d’impuretés « ST »
2 Vase de coupure de réseau « BT »
3 Conduite de réalimentation « WC »
4 Appareil
5 Conduite de dégazage « DC » (eau riche en gaz)
6 Conduite de dégazage « DC » (eau dégazée)
Observez les conditions suivantes lors d'une réalimentation
avec de l'eau :
En cas de réalimentation avec de l’eau par le biais d’un
vase de coupure de réseau « BT », le bord inférieur de
ce dernier doit se situer au minimum 1 m au-dessus de
la pompe « PU » de l’appareil.
Obturez le raccord de la conduite de réalimentation « WC » lorsque la réalimentation n'est pas raccordée.
Réglez la variante de réalimentation « Levelcontrol » dans la commande de l'appareil.
Installez au moins un collecteur d’impuretés « ST » avec un crible ≤ 0,25 mm à proximité du robinet à boisseau sphérique
motorisé à 2 voies « CD ».
Remarque !
Évitez
toute défaillance de l'appareil.
Assurez une réalimentation manuelle avec de l'eau vers le système.
Remarque !
Employez un réducteur de pression dans la conduite de réalimentation «
WC » lorsque la pression au repos est
supérieure à 6 bar.
6.4 Variantes de commutation et de réalimentation
L’appareil dispose de 2 variantes de réalimentation :
Réalimentation en fonction de la pression avec « Magcontrol ».
Pour un système avec vase d'expansion de pression à membrane.
Réalimentation en fonction du niveau avec « Levelcontrol ».
Pour un système avec station de maintien de pression.
L’appareil est préréglé en mode « Levelcontrol » dans l’état de livraison. Si une station de maintien de pression est
raccordée, un dégazage indépendant de la pression s’effectue sans réalimentation automatique, voir le chapitre 7.4
"Démarrage du mode automatique" à la page 21.
