7.2 A Magcontrol minimális üzemi nyomásának beállítása
A „P
0
” minimális üzemi nyomást csak a nyomástól függően
vezérelt utántöltéssel kell megadni a Servitec készüléken a
membrános tágulási tartályos berendezések esetén. Az érték a
nyomástartó helyén keresztül határozható meg.

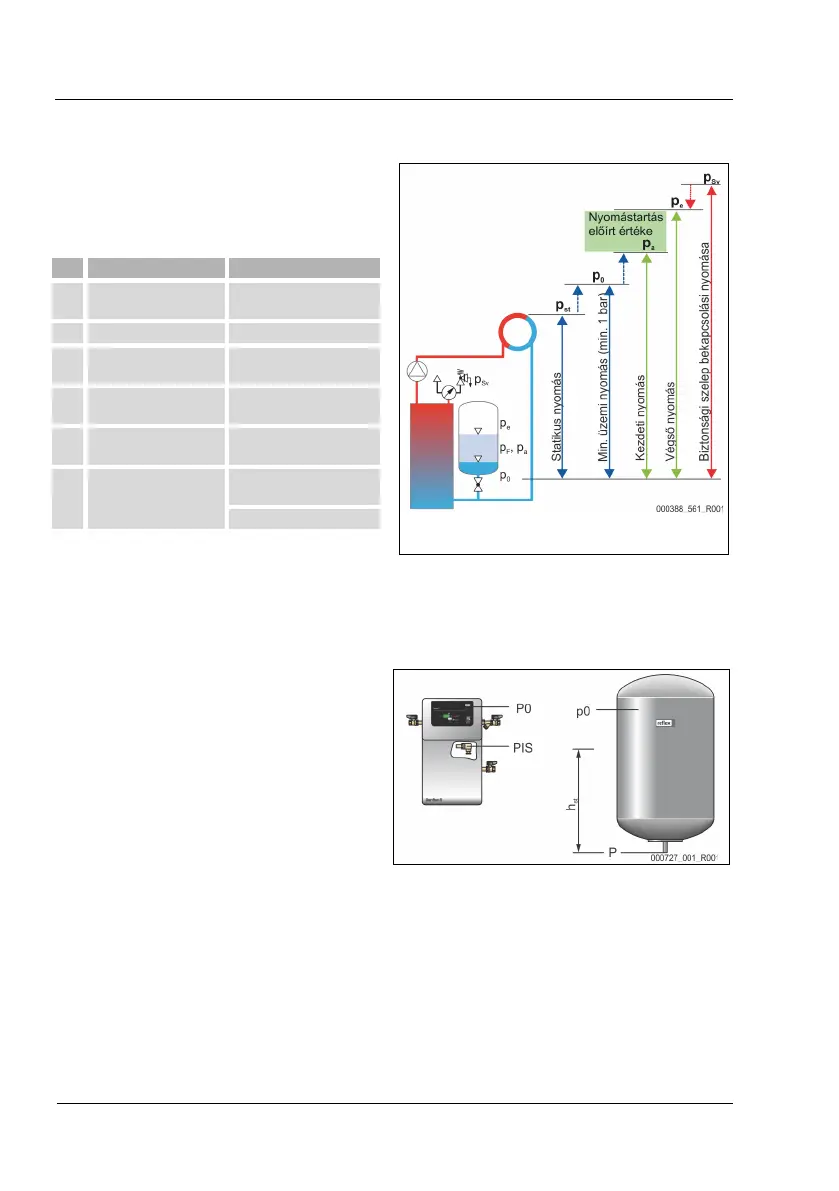

Leírás
Számítás
p
st
Statikus nyomás
= statikus magasság
(h
st
)/10
p
0
Minimális üzemi nyomás = p
st
+ 0,2 bar (javaslat)
p
a
Kezdeti nyomás
(szivattyú „BE”)
= p
0
+ 0,3 bar
Nyugalmi
nyomástartomány
p
e
Végső nyomás ≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0
bar)
p
Sv
Biztonsági szelep
bekapcsolási nyomása
= p
0
+ 1,2 bar (p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
A
Reflex Control Smart alkalmazással végzett első üzembe helyezéskor a min. üzemi nyomás a konfigurációhoz közvetlenül
kiszámítható és menthető. Kérjük, ellenőrizze mindig a MAG membrános tágulási tartály helyes előnyomását a berendezésben. Az
alábbiak szerint járjunk el:
1. Állítsuk az alkalmazásban a „Magcontrol”-ra a vezérlést.
2. Határozzuk meg a készülék „P
0
” min. üzemi nyomását a membrános tágulási tartály „p0” előnyomásának függvényében.
•
A készülék egy szintben van beszerelve a membrános
tágulási tartállyal (hst = 0).
– P
0
= p0*
•
A készülék mélyebben van beszerelve, mint a
membrános tágulási tartály.
– P
0
= p0 + h
st
/10*
•
A készülék magasabban van beszerelve, mint a
membrános tágulási tartály.
– P
0
= p0 - h
st
/10*
*
p0 bar-ban, h
st
m-ben

Tudnivaló!
Vegyük figyelembe a Reflex tervezési irányelvét.
•
Tervezésnél vegyük figyelembe, hogy a készülék munkatartománya a nyomástartás munkatartományában a
„pa” kezdeti és „pe” végső nyomás között legyen.
