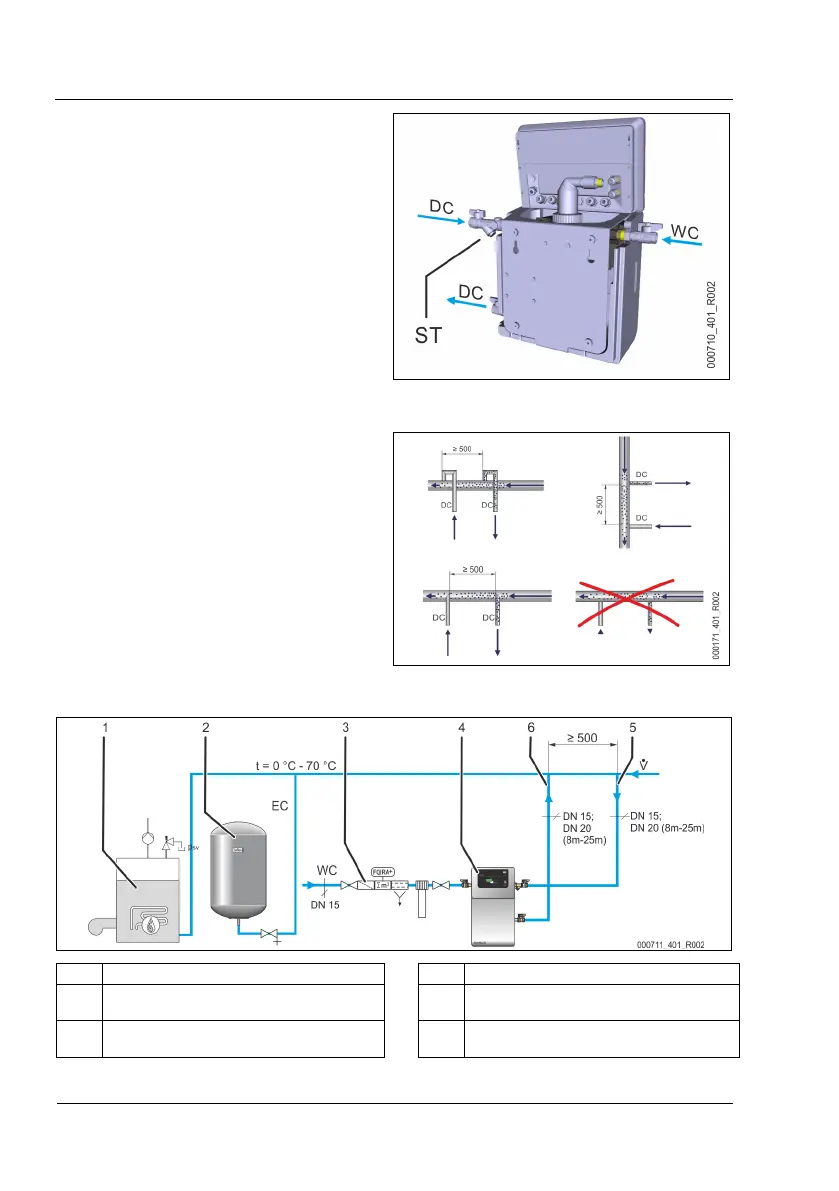

Reflex Servitec S Original Operating Manual

Montāža
14
— Latviski Vakuuma smidzināšanas degazācijas iekārta — 20.05.2019
1
. Pieskrūvējiet lodveida krānu pie papildināšanas
pieslēguma „WC” (zaļais rokturis).
– Pieslēgums „WC” jāaizver ar G ½ collu
noslēgaizbāzni, ja netiek pievienota automātiskā
papildināšana.
2
. Pieskrūvējiet lodveida krānu ar netīrumu uztvērēju „ST”
(sarkanais rokturis) pie degazācijas ieejas „DC”.
3
. Pieskrūvējiet lodveida krānu pie degazācijas izejas „DC”
(zilais rokturis).
6.3.2
Montāža pie sienas
Iekārtu piestiprina pie sienas, izmantojot šim mērķim
paredzētos caurumus tās korpusa mugurpusē. Nostiprināšanas
līdzekļi atbilstoši sienas īpatnībām un iekārta
s svaram jāizvēlas
klientam.
6.3.3 Degazācijas caurule uz iekārtu
Degazācijas caurules „DC” pievienošanas shēma
Degazācijas cauruļu
„DC” pievienošanu sistēmai veiciet šādi:
•
Izvairieties no netīrumu uztvērēja “ST” pārslogošanas
iekārtā, ļaujot tajā iekļūt rupjiem netīrumiem.
•
Pievienojiet degazācijas cauruli “DC” ar paaugstinātu
gāzes saturu pirms degazācijas caurules ar samazinātu
gāzes saturu pievienošanas (skatoties iekārtas plūsmas
virzienā).
•
Iesaistes laikā dodiet priekšroku iekārtu sistēmas
atgriezeniskās plūsmas pusei.
– Ūdens temperatūrai jābūt diapazonā 0 °C – 70 °C,
lai nodrošinātu pietiekamu degazāciju.
Apkures sistēmā iekļauta iekārta, spiediena uzturēšana ar membrānas tipa spiediena izplešanās tvertni „MAG”
1 Apkures sistēma 4 Iekārta
2 Spiediena izplešanās tvertne 5 Degazācijas caurule „DC” (ar gāzi piesātināts
ūdens)
3 Papildaprīkojuma ierīce, skatīt nodaļu 4.5
"Papildaprīkojums" 10. lpp
6 Degazācijas caurule „DC” (degazēts ūdens)
