Descrizione dei dispositivi
Italiano Degasaggio sottovuoto a iniezione20.05.2019
4.2 Identificazione
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione, matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Significato
Type Denominazione dell'apparecchio
Serial No. Numero di serie
min. / max. allowable pressure P Pressione minima / massima consentita
max. continuous operating temperature Temperatura massima in esercizio continuo
min. / max. allowable temperature / flow temperature TS Temperatura minima/massima consentita / Temperatura di mandata TS
Year built Anno di costruzione
min. operating pressure set up on shop floor Pressione minima di esercizio impostata in fabbrica
at site Pressione minima di esercizio impostata
max. pressure saftey valve factory - aline Pressione d'intervento della valvola di sicurezza impostata in fabbrica
at site Pressione impostata per l'intervento della valvola di sicurezza
4.3 Funzionamento
L'apparecchio esegue il degasaggio dell'acqua proveniente dal circuito dell'impianto e dell'acqua dolce proveniente dal rabbocco.
Sottrae all'acqua fino al 90% dei gas in essa disciolti. Il degasaggio si svolge in cicli temporizzati.
Un ciclo è costituito dalle seguenti fasi:
1. Generazione di vuoto
la pompa da vuoto "P" genera un vuoto. L’ingresso “DC” (con degasaggio di rabbocco “WC”) per la pompa è aperto.
Attraverso un iniettore, l’acqua ricca di gas viene spruzzata nel tubo nebulizzatore. L’impianto è impostato in modo tale che
la pompa sottrae dal tubo una quantità maggiore di acqua rispetto a quella che l’iniettore è in grado di far entrare.
2. Iniezione
L'ingresso alla pompa da vuoto "PU" viene aperto. A seconda dell'esigenza, una parte dell'acqua ricca di gas proveniente dal
circuito dell'impianto o l'acqua dolce proveniente dal rabbocco viene condotta tramite le tubazioni "DC" o "WC"
dell'apparecchio. Nella pompa da vuoto l'acqua viene finemente nebulizzata. La grande superficie dell'acqua nebulizzata e
l'enorme divario di saturazione del gas rispetto al vuoto provocano il degasaggio dell'acqua. L'acqua degasata viene
reimmessa nell'impianto tramite la pompa da vuoto.
3. Espulsione
La pompa da vuoto "PU" si disattiva, mentre l'acqua continua a essere iniettata e degasata, facendo salire il livello dell'acqua
nella stessa. I gas separati dall'acqua vengono fatti precipitare tramite la valvola di degasaggio "DV" nell'atmosfera
circostante.
4. Periodo di riposo
Una volta separato il gas, l'apparecchio resta a riposo per un periodo definito, fino a quando non inizia il ciclo successivo.

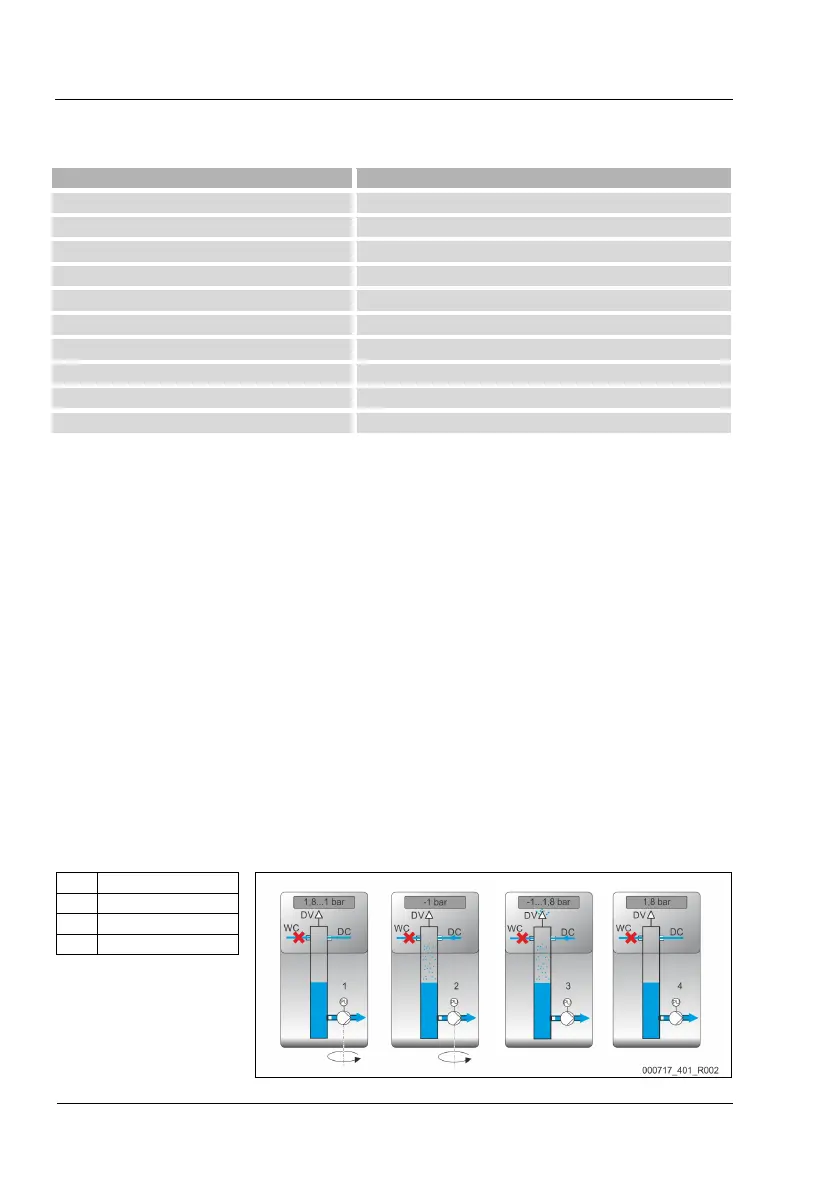

Svolgimento di un ciclo di degasaggio nella pompa da vuoto PU
Circuito acqua di raffreddamento ≤ 30 °C, pressione impianto 1,8 bar, degasaggio dell'impianto "DC" in funzione, degasaggio di
rabbocco "WC" chiuso.
1 Generazione di vuoto
2 Iniezione
3 Espulsione
4 Periodo di riposo
