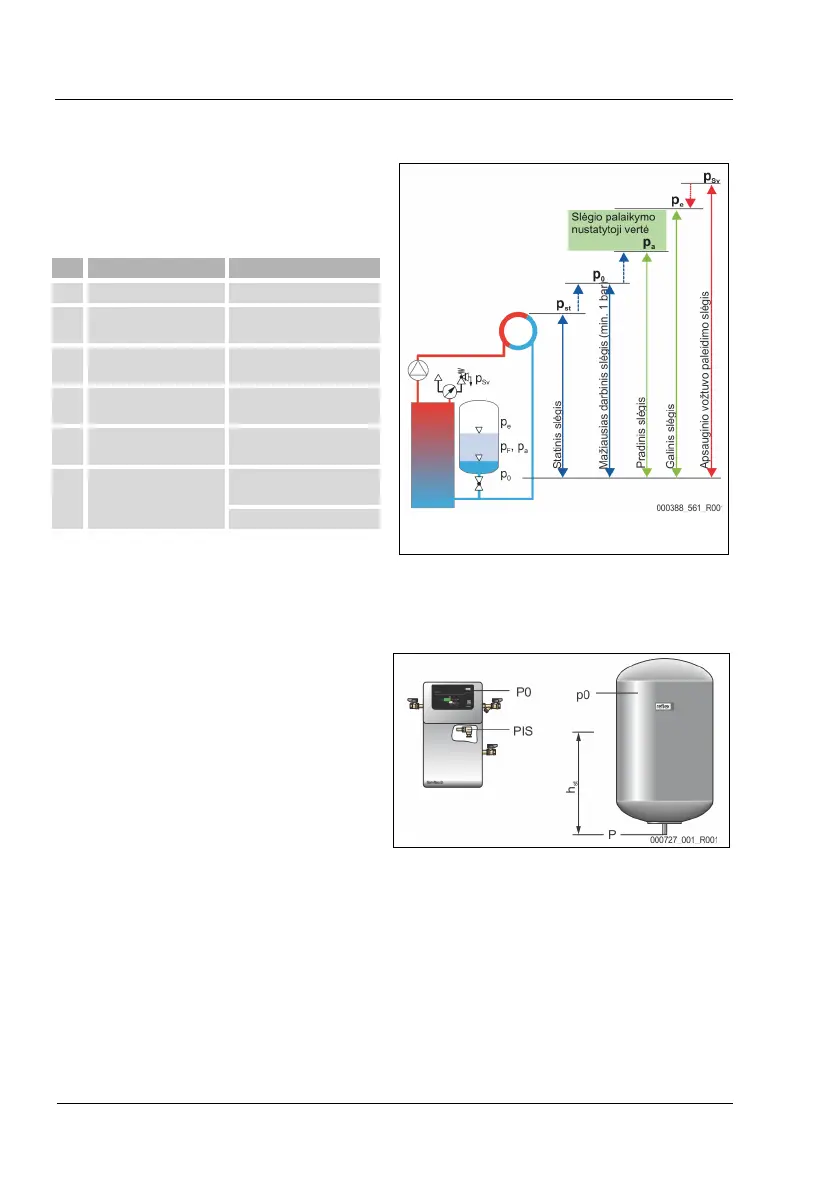

7.2 Mažiausio darbinio „Magcontrol“ slėgio nustatymas
Mažiausias darbinis slėgis „P0“ įvedamas tiesiai į įrenginio
„Servitec“ per su slėgiu susijusią reguliuojamą papildymo liniją
įrangoje su membraniniu slėginiu plėtimosi indu. Vertė
nustatoma pagal slėgio palaikymo įrenginio vietą.
Aprašymas
Skaičiavimas
p
st
Statinis slėgis = statinis aukštis (h
st
)/10
p
0
Mažiausias darbinis
slėgis
= pst + 0,2 bar
(rekomenduojama)
p
a
Pradinis slėgis (siurblys
įjungtas)
= p
0
+ 0,3 bar
Hidrostatinio slėgio
diapazonas
p
e
Galinis slėgis ≤ p
Sv
- 0,5 bar (kai p
Sv
≤ 5,0
bar)
p
Sv
Apsauginio vožtuvo
įsijungimo slėgis
= p
0
+ 1,2 bar (kai p
Sv
≤ 5,0
bar)
= 1,1 x p0 + 0,8 bar
M
ažiausio darbinio slėgio eksploatacijos pradžioje konfigūracijos apskaičiavimą ir išsaugojimą galima atlikti per „App Reflex Control
Smart“ programėlę. Visada patikrinkite, ar įrangoje pirminis slėgis „MAG“ yra tinkamas. Tuo tikslu atlikite toliau nurodytus veiksmus:
1. Valdiklį programėlėje nustatykite „Magcontrol“ režimui.
2. Mažiausią įrenginio darbinį slėgį „P
0
“ apskaičiuokite pagal membranos – slėginio plėtimosi indo priešslėgį „p0“.
•
Įrenginys įrengtas vienodame lygyje su membrana –
slėginiu plėtimosi indu (hst = 0).
– P
0
= p0*
•
Įrenginys įrengtas žemesniame lygyje nei yra
membrana – slėginiu plėtimosi indas.
– P
0
= p0 + h
st
/10*
•
Įrenginys įrengtas aukštesniame lygyje nei yra
membrana – slėginiu plėtimosi indas.
– P
0
= p0 - h
st
/10*
*
p0 matuojamas bar, h
st
matuojamas m

Pastaba!
Laikykitės
„Reflex“ planavimo rekomendacijų.
•
Planuodami stebėkite, kad įrenginio slėgio palaikymo darbinė sritis būtų tarp pradinio slėgio „pa“ ir galinio
slėgio „pe“.
