Reflex Servitec S - Комплект Поставки

Описани
е устройства
10
— Русский Вакуумный деаэратор — 20.05.2019

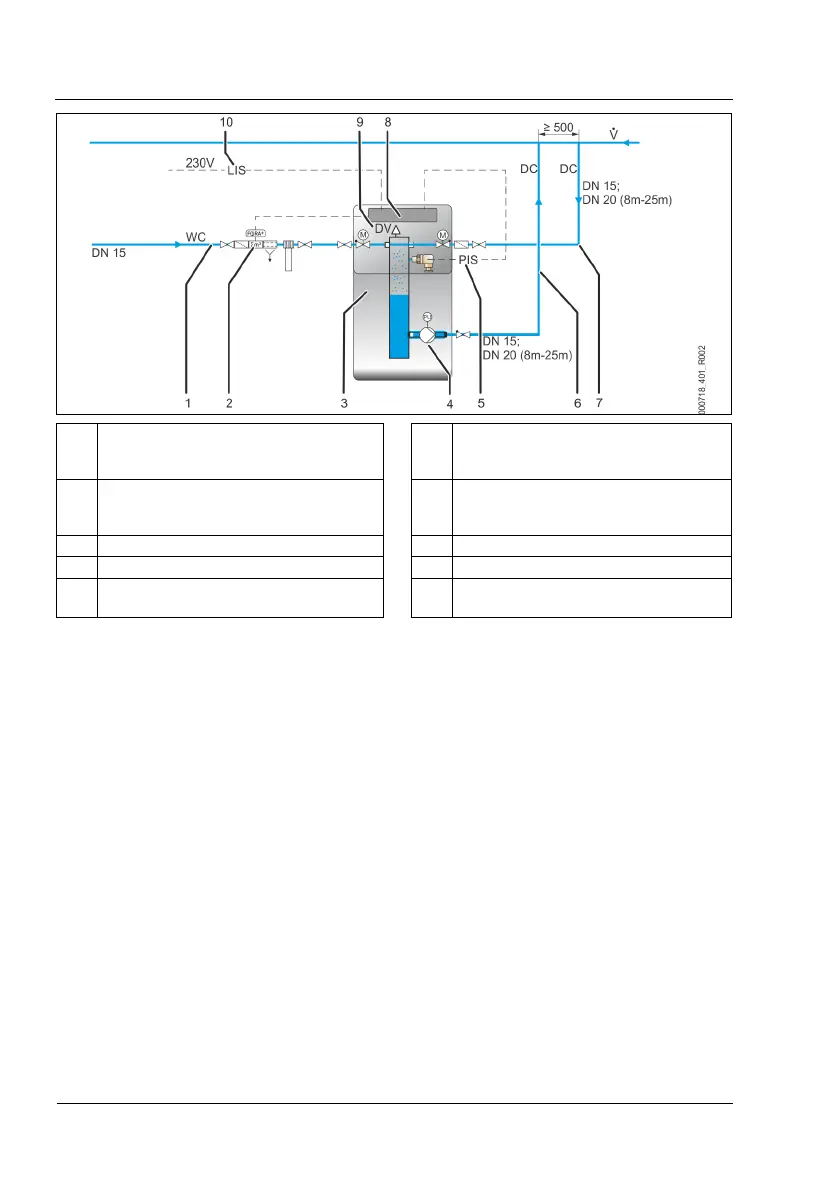

1
Линия подпитки «WC», номинальный диаметр
DN 15
6
Линия деаэрации «DC» (деаэрированная
вода в направлении системы),
номинальный диаметр DN 15; DN 20 (8 м-25 м)
2
Опциональное дополнительное устройство
(см. главу «Опциональное оснащение»)
7
Линия деаэрации «DC» (газонасыщенная
вода от системы), номинальный диаметр DN
15; DN 20 (8 м-25 м)
3
Устройство
8
Система
управления
устройства
4
Вакуумный насос «PU»
9
Деаэрационный клапан «DV»
5
Датчик давления «PIS» устройства
10
Сигнальная линия датчика уровня «LIS»
станции поддержания давления
Magcontrol:
Для
систем с мембранными расширительными резервуарами.
С
помощью интегрированного датчика давления «PIS» осуществляются регистрация и контроль
давления
в системе отопления/охлаждения. В случае падения давления ниже расчетного
значения
наполнения
активируется
деаэрация
воды
подпитки
.
Levelcontrol:
Для
систем со станциями компенсации давления.
В
станции поддержания давления уровень воды в расширительном резервуаре определяется с
помощью
месдозы «LIS». Функция подпитки запускается сигналом 230 В.

Указание!
Обеспечить
правильную интеграцию устройства в систему.
–
При варианте подпитки Levelcontrol должна быть подключена сигнальная линия от датчика
уровня системы поддержания давления к устройству. Подключение осуществляется через LIS.
–
Если в режиме «Levelcontrol» не подключена сигнальная линия от датчика уровня станции
компенсации давления, подпитку можно выполнить вручную кнопкой NSP на устройстве, см.
главу 9.3 "Ручная подпитка" стр. 24.
4.4 Комплект поставки
При первой поставке комплект поставки описывается в накладной, содержание указывается на упаковке.
Сразу после получения изделия проверить комплектность и целостность поставки. Незамедлительно сообщить
о возможных транспортных повреждениях.
Базовое оборудование для деаэрации:
• устройство;
• 3 шаровых крана для соединений деаэрации и подпитки;
• руководство по эксплуатации.
