Reflex Servitec S Original Operating Manual

Asennus
Tyhjiö - suihkutuskaasunpoisto — 20.05.2019 Suomi — 15
Toimi seuraavasti:
• Kaasunpoistoletkujen ”DC” kiinnitys tehdään laitteistojärjestelmän päätilavuusvirrassa "V".
• Laite tarvitsee kaksi kaasunpoistoletkua laitteistojärjestelmälle.
– Yksi kaasunpoistoletku laitteistojärjestelmän runsaskaasuiselle vedelle
– Yksi kaasunpoistoletku laitteistojärjestelmän vähäkaasuiselle vedelle takaisin laitteistojärjestelmään.
• Asenna kaasunpoistoletkut paisuntaletkun ”EC” lähelle.
– Siten varmistetaan vakaat paineolosuhteet.
• Pystytä laite lähelle kalvopaisuntasäiliötä ”MAG”.
– Siten varmistetaan kalvopaisuntasäiliön paineenvalvonta.
– Valitse ohjauksen käyttötilaksi "Magcontrol".

Huomautus!
•
Huomaa kiinnitys päätilavuusvirrassa "V“. Ennen kaikkea kytkentätavoissa, joissa käytetään hydraulisia
erotussuodattimia ja tehdään lisäyksiä paluulinjassa.
– Kytkentä- ja lisäsyöttövaihtoehdot, Katso luku 6.4 "Kytkentä- ja lisäsyöttövaihtoehdot" sivulla 15.

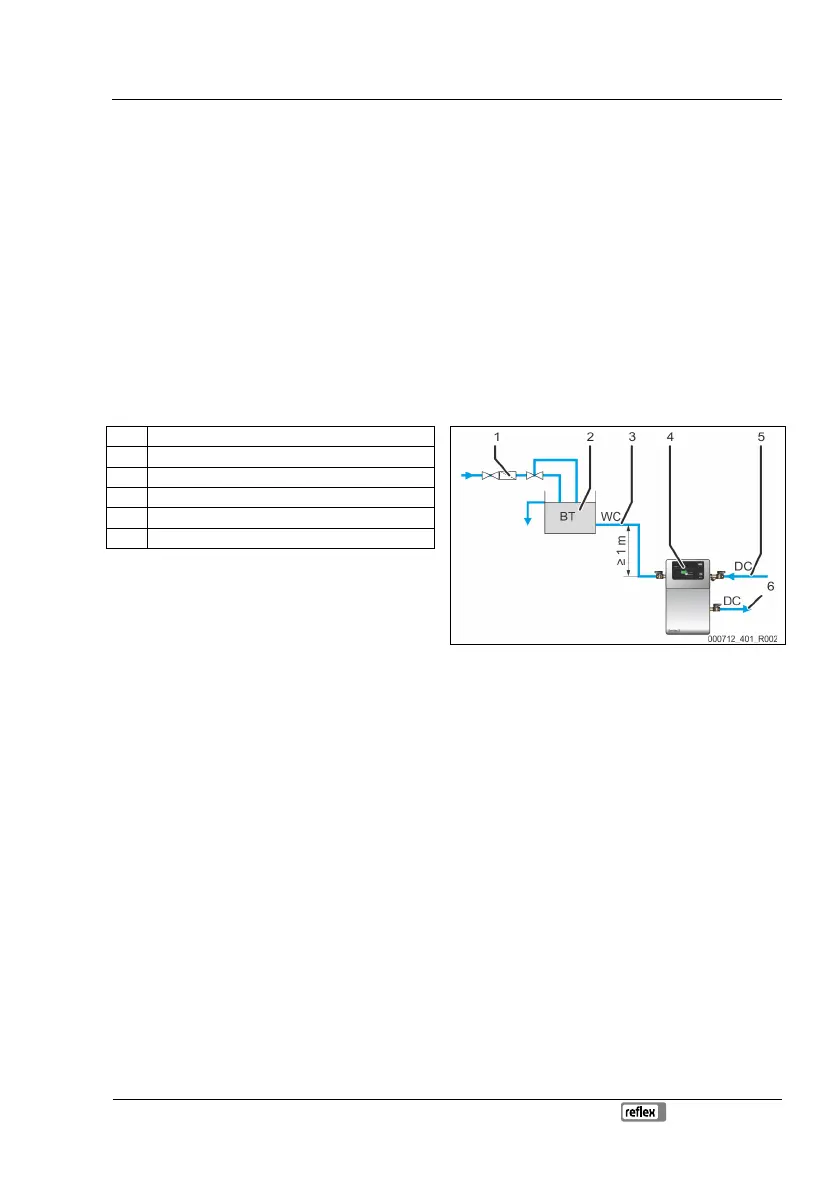

6.3.3.1 Lisäsyöttöletku
1 Lianerotin "ST"
2 Verkon erotussäiliö "BT"
3 Lisäsyöttöletku "WC"
4 Laite
5 Kaasunpoistoletku "DC" (runsaskaasuinen vesi)
6 Kaasunpoistoletku "DC" (kaasuton vesi)
Seuraavat seikat on huomioitava veden lisäsyötön
yhteydessä:
• Kun lisäsyöttö tapahtuu vedellä verkonerotussäiliön
"BT" kautta, tämän alareunan on oltava vähintään 1 m
ylempänä kuin laitteen pumppu "PU".
• Lisäsyöttöletkun ”WC” liitäntä on suljettava, mikäli
lisäsyöttöletkua ei liitetä.
– Aseta laitteen ohjauksesta Levelcontrol-
lisäsyöttövaihtoehto.
• Asenna vähintään yksi lianerotin "ST", jonka silmäkoko on ≤ 0,25 mm, lähelle moottorin 2-tiepalloventtiilin "CD" eteen.

Huomautus!
Vältä laitteen
häiriötä.
–
Varmista veden manuaalinen lisäsyöttö laitteistojärjestelmään.

Huomautus!
Käytä lisäsyöttöletkussa "WC" paineenalenninta, jos lepopaine on yli 6 bar.
6.4 Kytkentä- ja lisäsyöttövaihtoehdot
Laitteessa on kaksi lisäsyöttövaihtoehtoa:
• Paineesta riippuva lisäsyöttö "Magcontrol".
– Laitosjärjestelmässä, johon sisältyy kalvopaisuntasäiliö.
• Tasosta riippuva lisäsyöttö "Levelcontrol".
– Laitosjärjestelmässä, johon sisältyy paineenpitoasema.
– Laite on asetettu toimitustilassa käyttötilaan ”Levelcontrol”. Mikäli paineenpitoasemaa ei liitetä, suoritetaan paineesta
riippumaton kaasunpoisto ilman automaattista lisäsyöttöä, Katso luku 7.4 "Automaattikäytön aloittaminen" sivulla 21.
