Reflex Servitec S - Seinäasennus; Kaasunpoistolinja Järjestelmään

Asennus
14
— Suomi Tyhjiö - suihkutuskaasunpoisto — 20.05.2019
1
. Kierrä lisäsyöttöliitännän "WC" palloventtiili (vihreä
kahva) kiinni.
– Jos automaattista lisäsyöttöä ei liitetä, "WC"-
liitäntä on suljettava ½ tuuman täytetulpalla.
2
. Kierrä lianerottimella "ST" (punainen kahva) varustettu
palloventtiili kaasunpoiston tuloliitännässä "DC" kiinni.
3
. Kierrä palloventtiili kaasunpoiston lähtöliitännässä "DC"
(sininen kahva) kiinni.
6.3.2
Seinäasennus
Laite kiinnitetään seinälle laitteen takaosassa olevien aukkojen
avulla.
Kiinnitysvälineet tulee valita asennuspaikalla seinän
rakenteen ja laitteen painon mukaan.
6.3.3 Kaasunpoistolinja järjestelmään

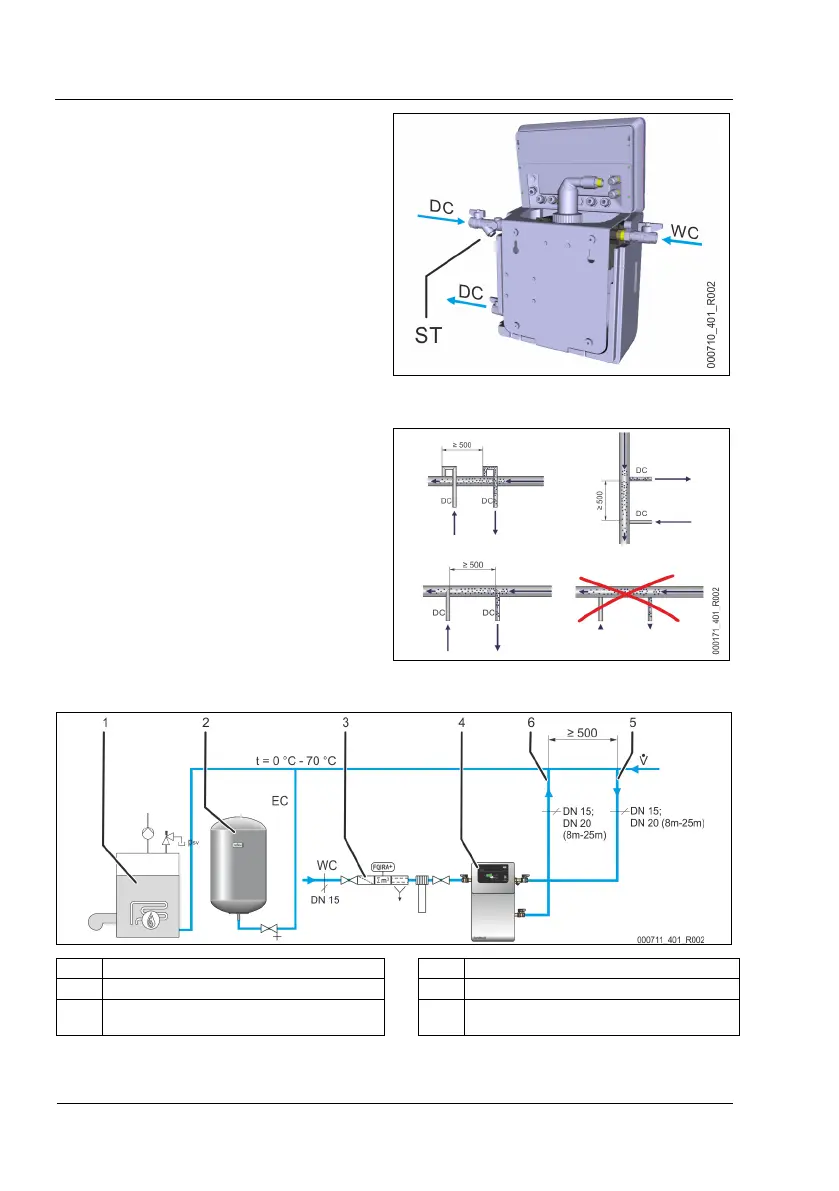

Yksityiskohta, kaasunpoistoletkun "DC" kiinnitys
Tee kaasunpoistoletkujen "DC" liitäntä seuraavasti.
•
Vältä laitteen lianerottimen ”ST” sisään tunkeutuvasta
karkeasta liasta johtuvaa ylikuormitusta.
•
Liitä runsaskaasuinen kaasunpoistoletku ”DC” ennen
kaasutonta kaasunpoistoletkua (laitteiston
virtaussuunnassa nähden).
•
Käytä liitäntään mieluummin laitteistojärjestelmän
taustapuolta.
– Veden lämpötilan on oltava 0 °C – 70 °C riittävän
kaasunpoistotehon varmistamiseksi.
Laite lämmityslaitoksessa, paineenpito "MAG"-kalvopainepaisuntasäiliöllä
1 Lämmityslaitos 4 Laite
2 Painepaisuntasäiliö 5 Kaasunpoistoletku "DC" (runsaskaasuinen vesi)
3 Valinnainen lisälaite, Katso luku 4.5 "Valinnaiset
lisävarusteet" sivulla 10
6 Kaasunpoistoletku "DC" (kaasuton vesi)
