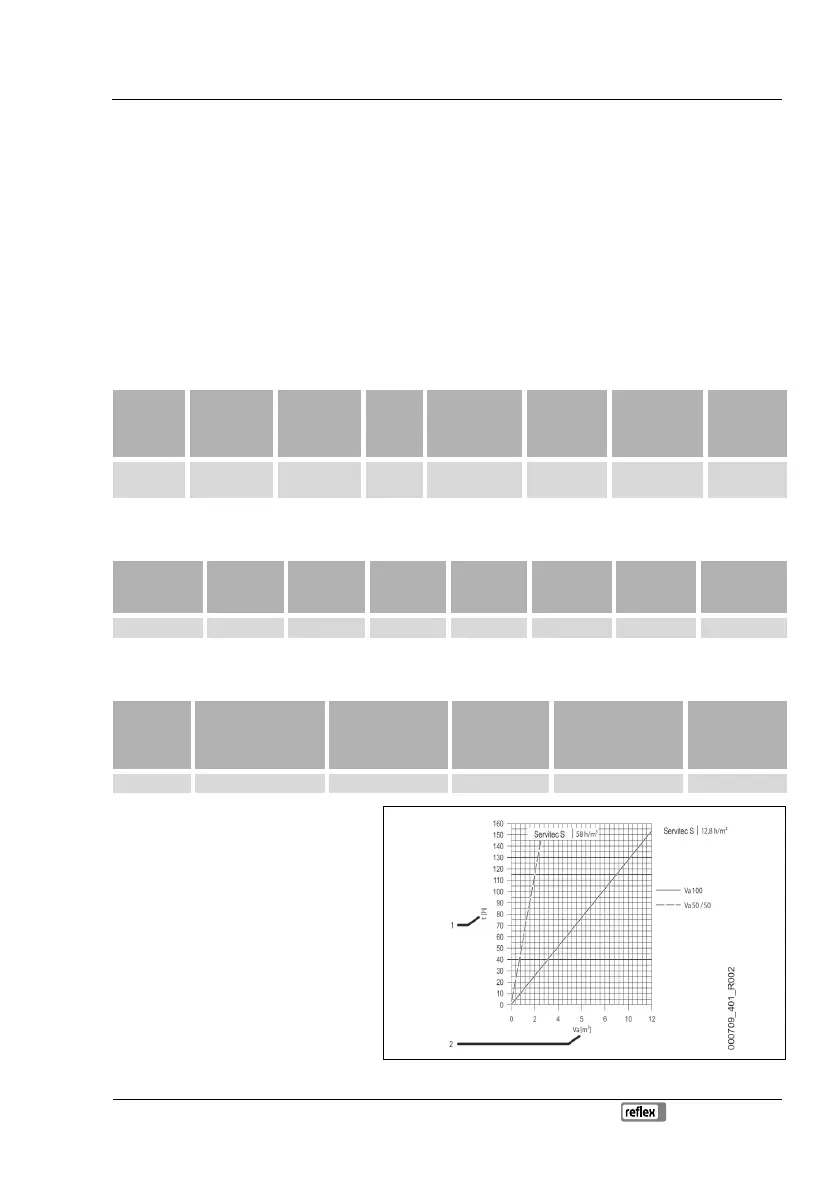

Reflex Servitec S Original Operating Manual

Tekniska data
Vakuum-sprayavgasning — 20.05.2019 Svenska — 11
5 Tekniska data

Anvisning!
Följande värden gäller för alla anläggningar:
– Tillåten framledningstemperatur:
–
Tillåten drifttemperatur eftermatningsavgasning:
–
Tillåten omgivningstemperatur:
–
Tillåtet driftövertryck:
–
Maximalt tilloppstryck för eftermatning:
–
Eftermatningskapacitet:
–
Avskiljningsgrad lösta gaser:
–
Avskiljningsgrad fria gaser:
– Kapslingsklass:
70° C
0 °C
– 30 °C
0 °C
– 35 °C
8 bar
6 bar
0,05 m³/h
≤
90 %
100 %
IP 42
5.1 Elektricitet
Typ
Elektrisk effekt
(kW)
Elanslutning
(V/Hz)
Säkring
(A)
Antal gränssnitt
RS-485
I/O-modul
Elektrisk
spänning
styrenhet
(V, A)
Ljudnivå
(dB)
Servitec S 0,2 230 / 50 10 1 st. som
insticksmodul
Extern
tillvalsmodul
230, 4 54
5.2 Mått och anslutningar
Typ
Vikt
(kg)
Höjd
(mm)
Bredd
(mm)
Djup
(mm)
Anslutning
avgasning
enhet
Anslutning
avgasning
anläggning
Anslutning
eftermatning
Servitec S 12,4 572 340 211 IG ½ tum IG ½ tum IG ½ tum
5.3 Drift
Typ
Anläggningsvolym
(100% vatten)
(m³)
Anläggningsvolym
(50% vatten, 50%
glykol)
(m³)
Arbetstryck
(bar)
Tillåtet driftövertryck
(bar)
Temperatur drift
(°C)
Servitec S 6 4 0,5 – 4,5 8 >0 – 70
Riktvärden för den största
anläggningsvolymen
”Va” att avgasa under de extrema förhållandena
vid idrifttagningen vid en kvävereduktion från 18
mg/l till 10 mg/l.
1
Kontinuerlig avgasning ”t” [h]
2
. Anläggningsvolym ”Va” [m
3
]
