Reflex Servitec S - Vægmontering; Afgasningsledning Til Anlægget

Installation
14
— Dansk Vakuum - Sprayafgasning — 20.05.2019
1
. Åbn for kuglehanen til efterfødningstilslutningen "WC"
(grønt greb).
– Hvis den automatiske efterfødning ikke tilsluttes,
skal tilslutningen "WC" lukkes med en ½
tommers blindprop.
2
. Åbn kuglehanen med smudsfangeren "ST" (rødt greb)
på afgasningsindgangen "DC".
3
. Åbn kuglehanen på afgasningsudgangen "DC" (blåt
greb).
6.3.2
Vægmontering
Enheden monteres på væggen
med de dertil indrettede
boringer på bagsiden af huset. På opstillingsstedet skal
fastgørelsesmidlerne vælges i overensstemmelse med
væggens beskaffenhed og enhedens vægt.
6.3.3 Afgasningsledning til anlægget
Detaljeret beskrivelse af indbygningen af afgasningsledningen
"DC"
Indbyg afgasningsledningen "DC" iht. følgende skema:
•
Pas på, at smudsfangeren "ST" til enheden ikke
overbelastes, idet der trænger grove smudspartikler
ind.
•
Indbyg den gasrige afgasningsledning "DC" før den
gasfattige afgasningsledning (set i anlæggets
strømningsretning).
•
Læg størst vægt på returløbssiden fra anlægssystemet
ved indbygningen.
– Vandtemperaturen skal ligge i området 0 °C - 70
°C for at sikre en tilstrækkelig afgasningsydelse.

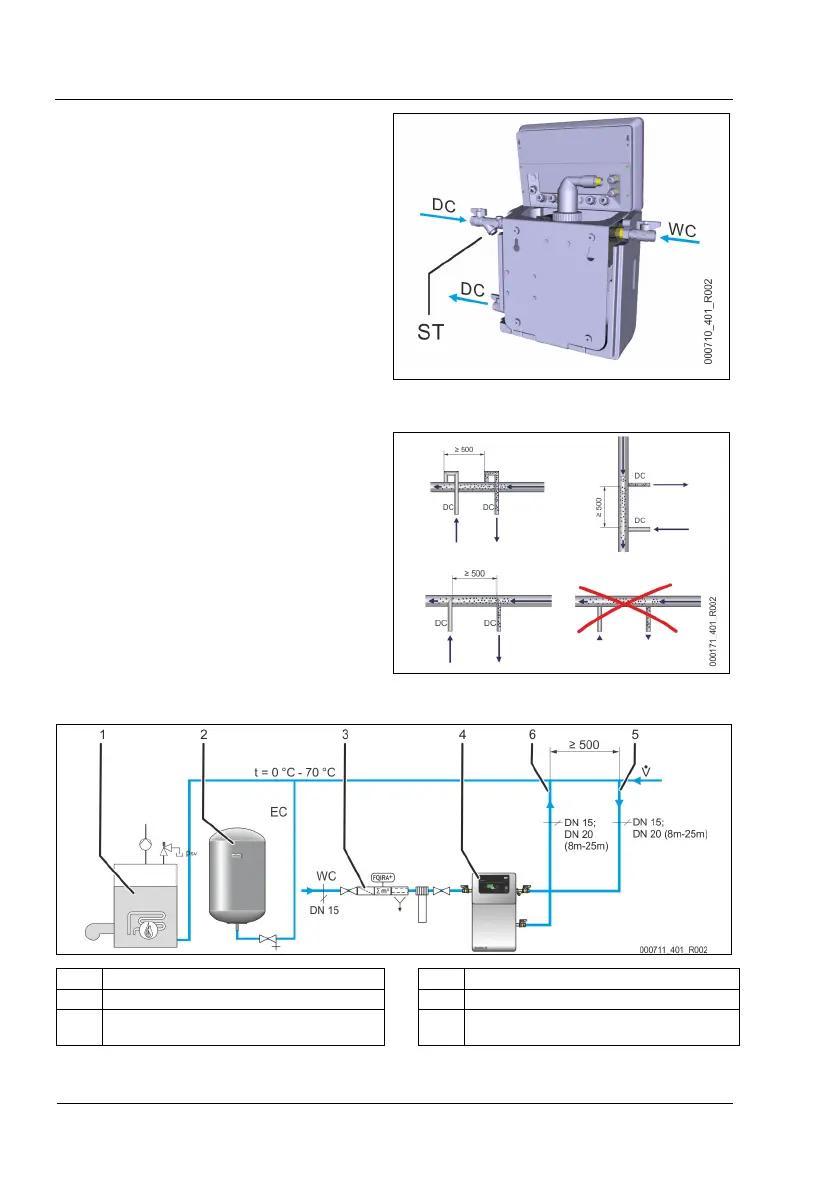

Apparat i et varmeanlæg, trykholdefunktion med membran-ekspansionsbeholder "MAG"
1 Varmeanlæg 4 Enhed
2 Trykekspansionsbeholder 5 Afgasningsledning "DC" (gasrigt vand)
3 Valgfrit ekstraapparat, se kapitlet 4.5 "Valgfrit
ekstraudstyr" på side 10
6 Afgasningsledning "DC" (afgasset vand)
